电流检测电阻低成本和高精度成为电流传感器主流电阻

来源：万利隆电子阅读量：2000发布时间：2019-12-02

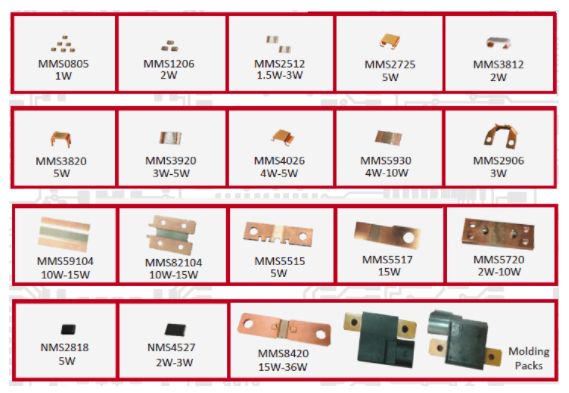

电流检测电阻因其成本低、测量精度高而成为电流传感器的主流。市场上主流的电流检测电阻都是分流电阻MMS2512, MMS3920到MMS8420适用于此功能。电流检测电阻可以确定通过负载的电流，对已知低值电阻上的电压降进行监测。如果电流检测电阻的量值很小，则电压降也很小，因此测量对电机电路不会产生很大的影响。

电流检测电阻的选择标准需要权衡几个方面的利弊，包括增加电阻电压，使得电压偏移(VOS)和输入偏置电流偏移(IOS)放大器误差不那么显著。电流检测电阻较大的阻值会导致电压损失和由于电阻的I2 x R损失而导致的功率效率降低。电流检测电阻在低侧测量中，较大的阻值将导致负载的电压偏移，可能会影响电磁干扰特性和噪声

系统的灵敏度。

电流检测电阻使用时候如果电流是高频的，就需要特殊用途的低电感电阻。必须对RSENSE的额定功率进行评估，因为I2 x R的功率损耗会产生自热，并改变分流器的额定电阻。特殊用途，分流电流测量电阻可从许多供应商。如果使用标准电阻，建议使用金属薄膜电阻，而不是电感相对较大的线绕电阻。

一个电流检测电阻也可以从PCB上的跟踪电阻创建。PCB电流检测电阻提供了一个低成本的替代离散电阻。然而，与离散电阻相比，它们在宽温度范围内的精度较差。一个铜板跟踪分流电阻的温度系数约为+0.39%/℃。在许多UPS电源和电动汽车产品上使用电流检测电阻非常多，尤其是在新能源产品发展的背景下，电流检测电阻使用成为汽车电池解决方案首选电阻器之一。
