大功率电阻散热器设计可提高电阻应用PCB电路性能

来源：万利隆电子阅读量：2000发布时间：2019-12-04

大功率电阻散热器可用于TO220电阻, TO247电阻或四线开尔文功率电阻，目前市场上可以安装电阻散热器的电阻有NLR35, NLR100和MVR系列大功率电阻器，尤其是在小尺寸型电力电子组件在工业和医疗市场。大功率电阻散热器在这类产品需求的原因是工业和自动化系统中分布式电源管理和运动控制的增长，以及在提高冷却效率和产品可靠性的同时减小大功率电阻尺寸和重量的压力。

目前全球高性能应用工程电子产品都在使用带散热器的大功率电阻，因此万利隆电子专门设计的带散热器大功率电阻器，以优化这些NLR系列和MVR系列功率电阻的热性能。大功率电阻散热器设计提供了高表面积，冷却性能，紧凑的尺寸和重量的组合，PCB安装带散热器大功率电阻适用于电源，功率放大器，电机驱动和涌流控制应用，这些大功率电阻运行在20-100W范围。

小尺寸大功率电阻的足迹可以最大限度地利用宝贵的PCB面积，大功率电阻散热器设计具有低热电阻保持组件的凉爽和提高可靠性。减少了产品的整体重量和装配时间，大功率电阻散热器设计使用两个可焊接的镀锡黄铜别针而不是固定物来固定它。它有一个黑色阳极完成，并具有优化的轮廓与脊鳍为高表面积和低质量。

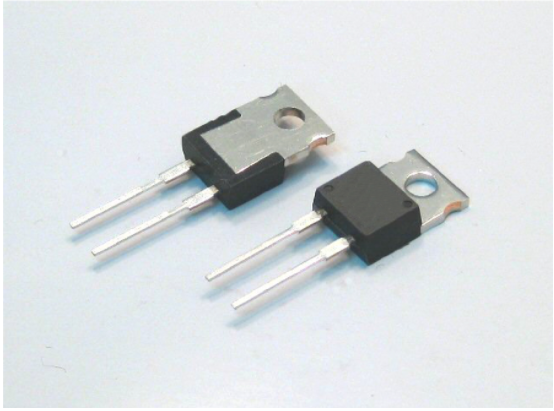

大功率电阻散热器设计具有通用性的to -220封装电阻可以安装在散热器的任意一侧，因为两个安装表面的热性能是相同的。此外，可以安装两个包，每边一个，只要总功率耗散不超过额定的任何一个。一个to -247封装电阻器可以安装到两个更宽的安装表面。万利隆电子大功率电阻散热器设计提供了更高的表面积，优越的冷却性能和更低的质量比关键的竞争部分，目市场上这种大功率电阻散热器设计是最轻，最有效的PCB安装散热器专门为电力电阻。
