SMD封装MELF金属薄膜电阻优点

来源：万利隆电子阅读量：2000发布时间：2019-12-10

MELF金属薄膜电阻可在大量不同的包装。除了矩形表面贴装电阻外，轴向电阻和MELF金属薄膜电阻封装也备受用户关注。轴向电阻的尺寸没有SMD电阻的标准，不同的厂家使用的尺寸也略有不同。此外，轴向电阻的大小取决于额定功率和电阻的类型，如碳膜电阻、绕线电阻、碳或金属薄膜电阻。普通碳膜和金属膜轴向电阻的尺寸说明，无论何时需要知道确切的尺寸，都要查看组件的制造商数据表。微米电子的PMRY系列和MCC系列轴向电阻遵循以下规则。

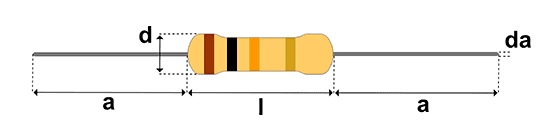

MELF金属薄膜电阻额定身长(l) 车身直径(d) 引线长度(a) 引线直径(da)

1/8 (0.125)3.0 1.8±0.3±0.3 28±3 0.45±0.05

1/4(0.25)6.5±0.5 2.5±0.3 28±3 0.6±0.05

1/2(0.5) 8.5±0.5 3.2±0.3 28±3 0.6±0.05

1 11±1 5±0.5 28±3 0.8±0.05

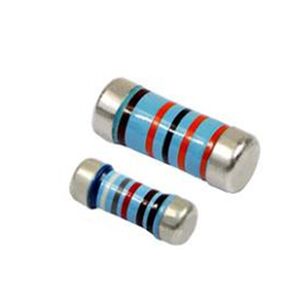

有时，金属薄膜电阻表面安装电阻也被用作MELF封装(金属电极无铅面)。使用MELF金属薄膜电阻代替标准SMD封装的主要优点是较低的热系数和更好的稳定性。薄膜MELF电阻的TCR通常在25- 50ppm /K之间，而标准厚膜SMD电阻的TCR通常为> 200ppm /K。这是可能的，由于圆柱形结构的MELF电阻。
