FL-2电流分流电阻测量交流或直流电流的压降

来源：万利隆电子阅读量：2000发布时间：2019-12-12

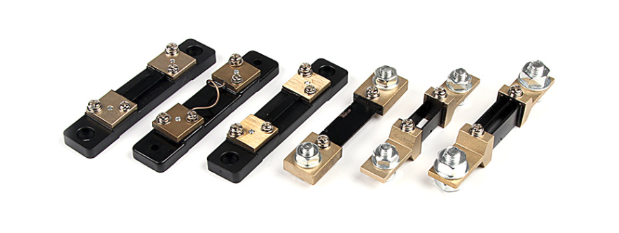

FL-2电流分流电阻是低电阻精度的电阻，用于测量交流或直流电流的压降，这些电流产生的电阻。FL-2电流分流电阻通常有多种电气和机械规范。电气规范表明，如何接近完美的分流是作为一个电流传感器。一个完美的精密电流分流器恰好具有所声称的电阻。电阻不随温度、年龄或电流而改变。它的电感(对交流电流变化的电阻)是零。精确校准的电流分流接近这些理想，但规模很大，而且非常昂贵。

FL-2电流分流器的电阻为0.001欧姆，电流为50安培，通过时产生的电压为0.001×50 = 0.05伏特或50毫伏。所以通过将电流分流器插入到你想要测量电流的电路中，你可以通过测量分流器上的电压降来找到电流。然后知道电流分流器的电阻，就可以用欧姆定律I = V÷R来计算电流。

实际的电流分流器是根据额定电流来规定的，例如100安培，输出电压表示为额定电流产生的电压的电阻。V = I×r，例如，在100安培时输出功率为50 mV，这意味着有0.0005欧姆(0.5 mOhms)的电阻。电阻精度，例如其实际电阻在声称值的±0.25%以内。电阻漂移，例如，分流器的电阻变化小于每°C温度变化的0.002%(或20ppm = parts per million)。万利隆电子的直流分流电阻，如FL-2系列，广泛应用于电流表、电源等领域。
