SMD贴片电阻类型，以及SMD贴片电阻标记型号

来源：万利隆电子阅读量：2000发布时间：2020-01-06

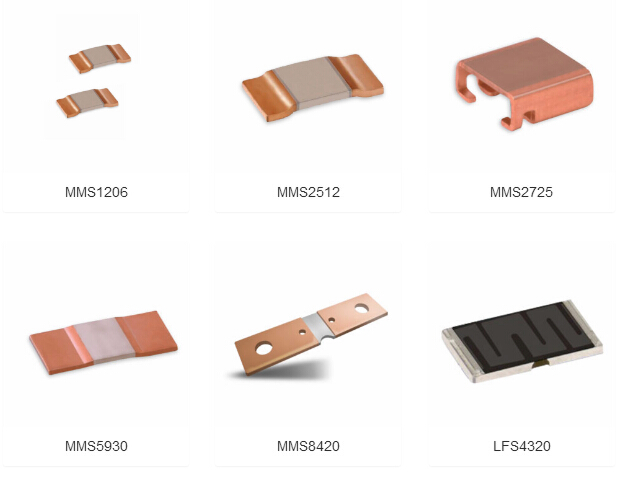

SMD贴片电阻有标准尺寸有很多种类型，我们常见的SMD贴片电阻有0603和1206等类型。 SMD贴片电阻耐压可达330Ω左右。在PCB电路中SMD贴片电阻使用通常要么是0805，要么是0603，要么是0402。SMD贴片电阻非常适合大规模电路板生产，或用于空间宝贵的设计领域。不过SMD贴片电阻需要一只稳定、精确的手来手动焊接。这些SMD贴片电阻通常更有用的面包板，或在任何情况下，不愿意焊接微小的0.6毫米长的SMD电阻。

SMD贴片电阻与其他长引线电阻相比就是通常不需要修整，这些引线电阻比表面安装的电阻占用更多的空间。最常见的通孔电阻是轴向封装的。轴向电阻的大小与其额定功率有关。共同½W电阻器措施约9.2毫米,而小¼W电阻长约6.3毫米。1/4和1/2瓦的电阻半瓦½W电阻器大小到 ¼W。

SMD贴片电阻通常是很小的黑色矩形，两端端接更小的、有光泽的银色导电边。这些电阻器安装在pcb板上，焊接在配套的着陆垫上。因为这些SMD贴片电阻非常小，所以通常由机器人来安装，然后通过烤炉将其熔化并固定。1 / 4的SMD电阻三个字符都是数字，通常会看到一个E24标记的电阻。这些标记实际上与用于PTH电阻的色带系统有一些相似之处。前两个数字表示值的前两个最有效的数字，最后一个数字表示大小。

SMD贴片电阻被标记为104、105、205、751和754等等各种型号，电阻标有104应该是100 kΩ(10 x104), 105将是1 mΩ(10 x105),和205年是2 mΩ(20 x105)。751 = 750Ω(75 x101),和754年750 kΩ(75 x104)。另一个常用的编码系统是E96，它是所有编码系统中最神秘的。E96电阻将标记三个字符-两个数字在开始和一个字母在结束。这两个数字通过对应查找表中不太明显的一个值，告诉您该值的前三个数字。
