圆柱形电阻HPMRY系列和PMRY系列颜色代码如何识别

来源：万利隆电子阅读量：2000发布时间：2020-01-14

圆柱形电阻是色环电阻一种，圆柱形电阻有贴片封装模式深受电子工程师的喜爱，很多电路解决方案中都可以使用圆柱形电阻。电阻在不断变化，但是有一样东西多年来没有改变，那就是电阻器的颜色代码。圆柱形电阻也采样颜色代码进行表彰，颜色代码被用来识别带有轴向引线的圆柱电阻的阻值和公差。国际电子委员会在其IEC 60062标准中正式定义了颜色代码。

HPMRY系列和PMRY系列是广受欢迎的圆柱形电阻，由于采用电阻色码表进行识别电阻阻值。电阻器颜色代码表示为沿电阻器圆周顺序施加的各种颜色的频带。有三种版本，四种版本和五种版本，还有一种不太常见的六种版本。虽然最初设计的碳电阻几乎一个世纪前，代码仍然活着，并很好地用于碳电阻以及其他类型的电阻其包装采取相同的圆柱形。目前四频和五频码比三频码更具有多样性。

万利隆电子的HPMRY系列和PMRY系列是带有五波段电码的圆柱形电阻。由四段电阻代码指定的电阻的第四段位于第三段的右边，中间用空格隔开，它指定电阻的容差。否则，它的读数与三波段电阻相同。五波段电阻器代码是用来指定电阻的建设，以更严格的公差。在本例中，前三个波段是数字。然后，第四个波段是乘法器，第五个波段是公差。

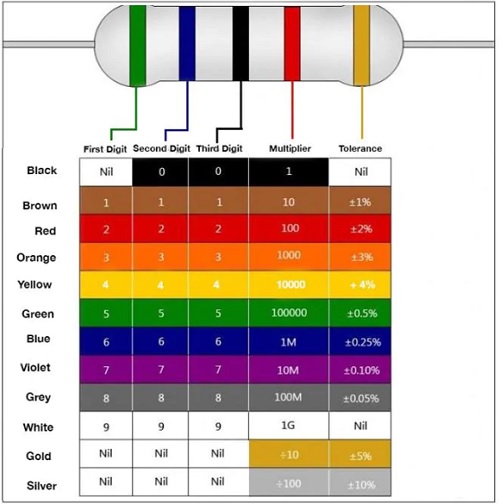

圆柱形电阻的前三个波段是绿色、紫色和黑色。这是5 6 0。连接在一起，得到560。第四个波段是红色的，乘数为100。这表明电阻为56000欧姆。最后一根是金的。查看图片底部的图例，金带显示+/- 5%的公差，表明该电阻可以依赖于53,200到58,800欧姆之间。我们可以用同样的方法来识别HPMRY系列和PMRY系列的阻值和耐受性。
