电流分流器广泛用于测量高电流产品主要原因有哪些？

来源：万利隆电子阅读量：2000发布时间：2020-03-02

电流分流器是一种锰铜合金电阻器，由于其低温漂电阻特性，被广泛用于测量高电流，如Microhm Electronics MVR系列和MMS系列。许多应用都需要电流测量。例如，过流保护4-20mA系统、电池充电器、高亮度LED控制、h桥电机控制或计量等应用都需要监测电流。

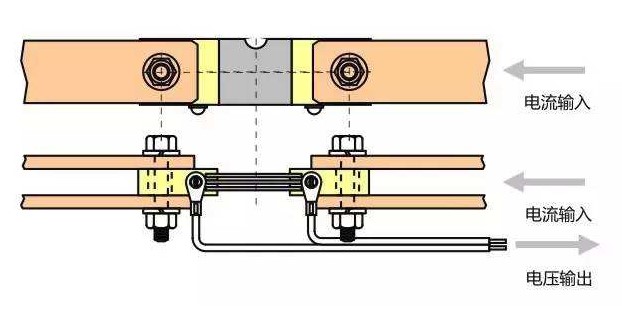

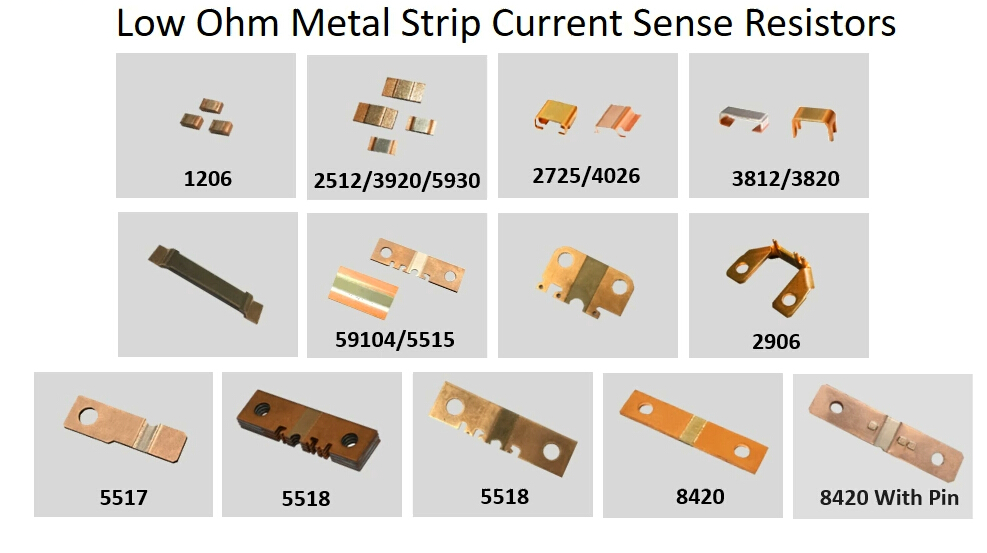

电流分流器的技术约束不同于标准电阻。它们是高精度电阻，低欧姆值。当必须测量数百安培电流时，它们可以用微欧姆表示。由于准确性至关重要，电流检测最好采用开尔文连接或四端连接，以消除铅电阻和铅对温度的敏感的不良影响。MVR2321-4、MVR3825-4、MVR4618-4等四端开尔文电阻广泛应用于电流传感领域。

有几个因素可以改变电流分流器的值，它们分为可逆和不可逆两种。长期稳定是由于机械、电气和热负荷造成的不可逆的电阻变化。可逆效应主要由两部分组成:-电阻温度系数(TCR):其单位为ppm/oC，表示电阻在环境温度变化下冷却或加热时的漂移特性。-电阻功率系数(PCR):以ppm/W表示，表征电阻必须耗散的功率。

分流电阻参数在使用的使用比较重要，电流分流器的一个重要参数是热电动势，而对于标准电阻来说，热电动势并不重要。在两种不同导电材料的结,电压随温度变量，解释为什么它叫做热EMF或热电偶效应和表达µV / oC。金属间结的电压随温度的变化率是金属结合的函数。在被认为是输入的组合的任何一边，所产生的电压的意义不是正的就是负的。假设所有电阻最后都焊接到铜上，然后铜是参考金属。下表显示了一些热电动势值。
