碳膜电阻器结构，以及碳膜电阻比碳合成膜电阻更受欢迎原因

来源：万利隆电子阅读量：2000发布时间：2020-03-09

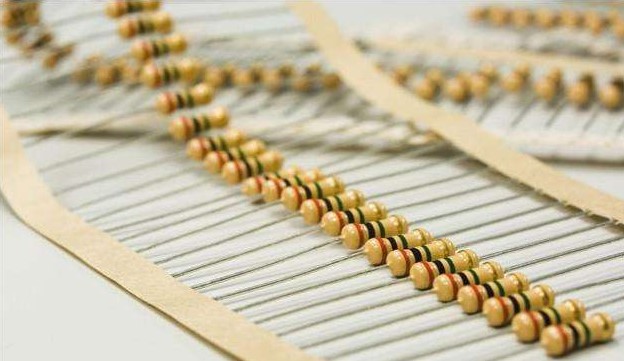

碳膜电阻是将碳膜或碳层置于陶瓷基板上制成的。碳膜是电流的电阻材料。因此，碳膜可以阻挡一定数量的电流。陶瓷基板作为隔热材料或绝缘材料。因此，陶瓷基板不允许热量通过它们。因此，这些电阻可以承受更高的温度，没有任何损害。碳膜电阻的阻值取决于碳膜层的厚度和螺旋碳膜切割的宽度，碳膜电阻的电阻大小取决于碳膜层的厚度和螺旋碳膜切割的宽度。

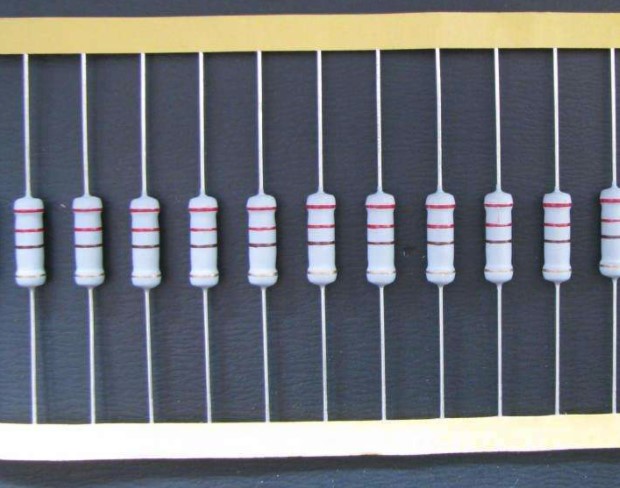

由于碳膜电阻是将碳膜或碳层置于陶瓷基板上制成，金属端盖安装在电阻材料的两端。由铜制成的引线连接在金属端盖的两端。碳膜电阻的电阻元件涂有环氧树脂保护。碳膜电阻比碳合成膜电阻更受欢迎，因为碳膜电阻产生的噪音比碳合成膜电阻小。碳膜电阻比碳合成膜电阻具有较低的容差值。电阻器的宽容是我们想要的电阻值之间的区别(200Ω)和实际生产的电阻值(202.3Ω)。碳膜电阻可用的范围从1Ω(欧姆)到10 mΩ(十大欧姆)。

在碳膜电阻器中，所要求的电阻值可以通过修整碳层的厚度来实现，也可以通过沿着碳层的长度以螺旋的方式切割碳金属来实现。这通常是通过激光来实现的。一旦获得了期望的阻值，碳金属的切割就停止了。碳膜电阻具有较高的负温系数，碳膜电阻材料的电阻随温度升高而减小的速率称为电阻的负温度系数。碳膜电阻具有很高的负温系数。因此，随着温度的升高，碳膜电阻的电阻很容易降低。
