薄膜精密贴片电阻串联为电路设计带来哪些影响

来源：万利隆电子阅读量：2000发布时间：2020-04-07

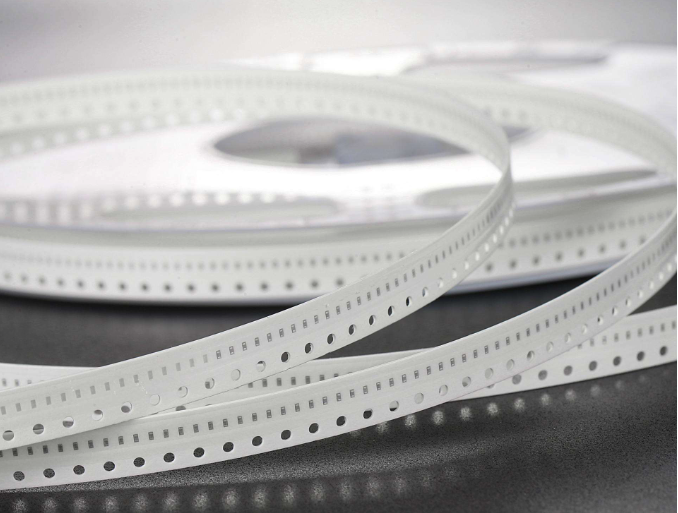

使用薄膜精密贴片电阻串联会导致更短的BOM，从而导致订购、库存或不可用的产品更少。薄膜精密贴片电阻串联也简化了实际的生产过程，因为有更少的组件卷轴使用，他们加快了组装，因为一个挑选和放置的步骤是需要把薄膜精密贴片电阻放在电路板上，而不是多个步骤。

尽管如此，自动假设薄膜精密贴片电阻串联是最好的方法并不是一个好主意，因为他们确实有一些必须评估的其他考虑。首先，通过把所有薄膜精密贴片电阻放在一个单一的包，从而在一个单一的位置，他们可能实际上需要更长的pc板跟踪。除了增加电路板拥挤和布局的挑战，这些较长的痕迹可能会增加噪音拾取和负面影响信号的完整性。

虽然自定义薄膜精密贴片电阻串联为被动集成提供了最终的设计灵活性，但数组更容易从现成的资源中获取。很明显，所有的薄膜精密贴片电阻都有相同的值，这是一个设计上的限制。然而，标准薄膜精密贴片电阻串联具有不同的、通常需要的值，或者具有可以简化布局的常用功能(例如比值分压器)的内部配置。另外，在某些情况下，将串联或并联的薄膜精密贴片电阻元件从外部连接起来分别提高或降低薄膜精密贴片电阻是有意义的。例如，可以使用数组的四个元素来创建3:1或4:1的薄膜精密贴片电阻比。

在决定使用薄膜精密贴片电阻串联时，还有两个其他的因素需要考虑:热冲击和串扰。虽然薄膜精密贴片电阻串联包可能在其耗散额定值内工作，但它确实将这种耗散集中在一个小的、局部的区域内(如果在板周围分散单个薄膜精密贴片电阻，则不是这种情况。如果该位置处于热“阴影”区，有边缘气流(无论是强制对流还是自然对流)，可能需要一些薄膜精密贴片电阻串联热降额。

最后，薄膜精密贴片电阻串联用户对串扰有一个合理的关注，因为不同于单独的分立设备，多个薄膜精密贴片电阻共享一个电路。薄膜精密贴片电阻串联为电路设计和电路板布局的挑战提供了一种具有多种潜在好处的选择，但是在做出最终的BOM决定之前，必须考虑薄膜精密贴片电阻串联的一些属性。
