精密电阻内部结构对电阻精度有决定性作用

来源：万利隆电子阅读量：2000发布时间：2020-04-17

精密电阻有许多中类型，其中很多精密电阻的主要载荷是由氧化铝(Al2O3)制成的支架。这种电阻材料具有很好的电介质特性，但它也具有很高的导热性，这对于将精密电阻层中的热量排出到环境中至关重要。精密电阻凭借低温漂高稳定的性能优势得到市场的广泛认可，这些性能都是由精密电阻内部结构来进行决定。很多情况下电阻内部结构也是其市场竞争所在，因此精密电阻内部结构都它的精度产生重要影响。

精密电阻的内部结构了解，对于我们使用精密电阻有很大帮助。精密电阻的基本电阻特征是由精密电阻元素决定的，精密电阻通常使用金属薄膜或氧化物，如纯铬或底座上的二氧化铁。此外精密电阻也有胶片的组成、应用技术和处理性质是决定精密电阻特性的关键要素，最重要的是制造商的生产秘密。

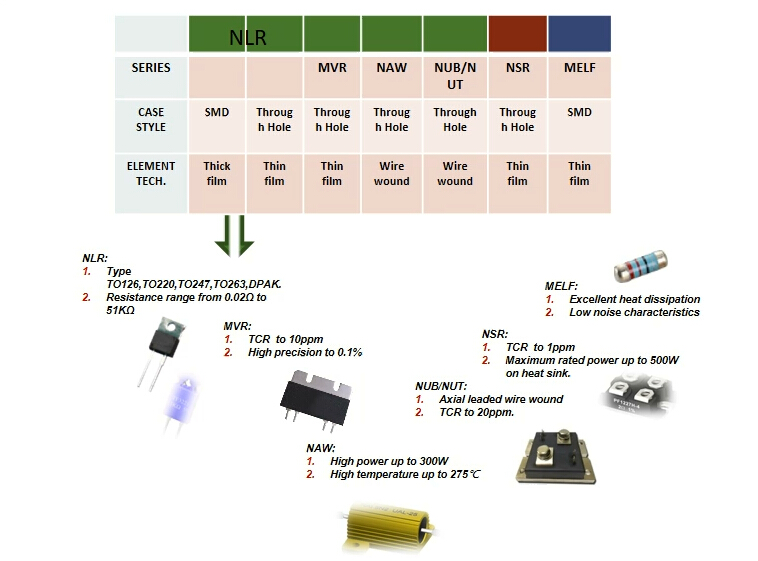

一些种类的精密电阻如，金属精密电阻使用一种薄薄的(10 mkm)金属丝，其精密电阻系数较低(如常数)。在最近的情况下，精密电阻的面值通常不超过100欧姆。还有很多类型的精密电阻采用金属合金材料进行生产，通过金属箔片进行生产高端精密电阻，因为金属箔片具有两个的低温漂系数，以及高精度等下相关性能。

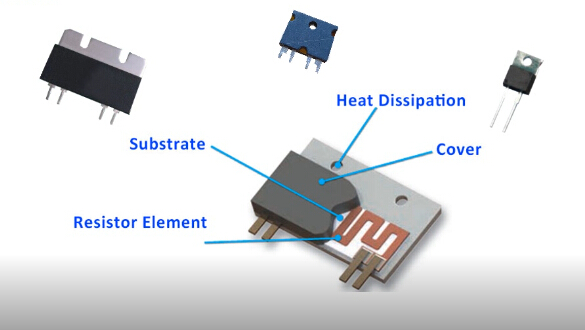

精密电阻元件与电路板导线连接需要几层接触元件。内部接触层通常由银或钯制成，中间层是镍薄膜，外层是铅锡焊剂。这种复杂的接触结构旨在确保相互依附。精密电阻接触元件的性能取决于它的可靠性和电流噪声等特性。SMD精密电阻结构的最后一个元素是保护层，它保护所有精密电阻结构元素免受环境影响，尤其是湿气的影响，这一层是由玻璃或聚合物材料制成的。
