无感电阻采用镍铬合金线绕制生产的线绕电阻器

来源：万利隆电子阅读量：2000发布时间：2020-04-23

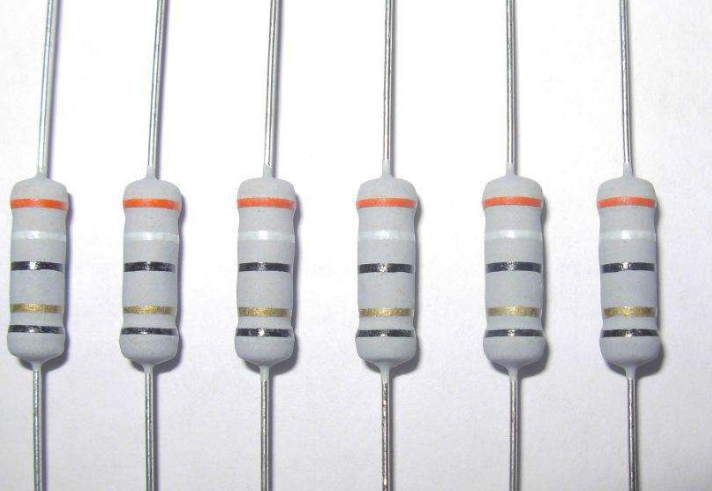

无感电阻采用镍铬合金线生产已经发展许多年，无感电阻实际上是一种线绕电阻，通过将一根薄的合金线镍铬合金线或类似的线缠绕在绝缘陶瓷上制成的，其形状类似于上面的薄膜电阻。这些类型的无感电阻器通常只能在非常低的电阻精度高值，从100年0.01ΩkΩ，由于计上的线和圈数可能前让他们理想的用于测量电路和惠斯通电桥式应用程序。

无感电阻也能够处理比其他电阻相同欧姆值超过300瓦额定功率更高的电流。这些高功率电阻是模具或压制成一个铝散热器体与鳍片连接，以增加其整体表面积，以促进热损失和冷却。这些特殊类型的电阻被称为贴片安装电阻，因为它们被设计成实际安装在散热器或金属板上，以进一步散热。将电阻器安装在散热器上，进一步提高了散热器的载流能力。

另一种线绕电阻器是功率线绕电阻器。这些是高温，高功率无感电阻类型通常涂有玻璃或玻璃环氧磁漆用于电阻银行或直流电机/伺服控制和动态制动应用。它们甚至可以用作低功率空间或柜式加热器。

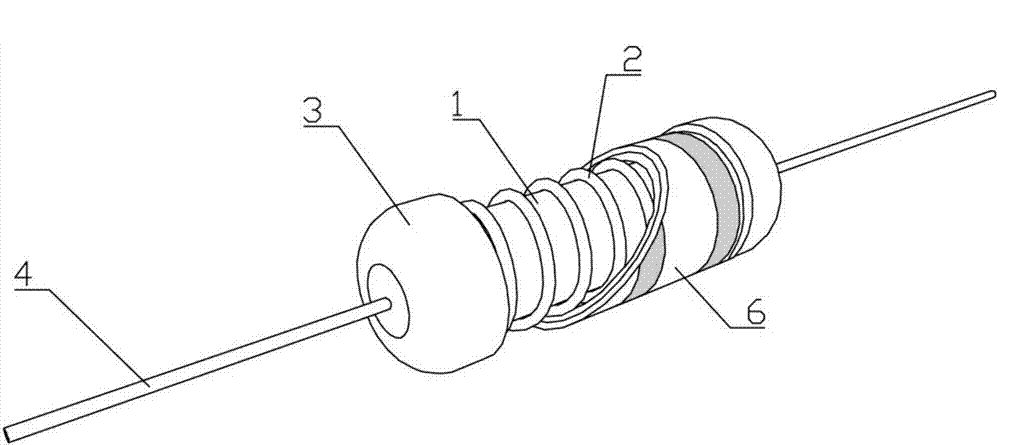

无感电阻丝缠绕在覆盖云母的陶瓷管上，防止合金丝受热移动。绕线电阻可用各种阻力和功率等级与权力绕线电阻器的一个主要用途是电加热元件的电气火灾将电流流经它转换成热量消散到1000瓦，与每个元素(1千瓦)的能量。因为标准线绕电阻的导线是绕在电阻体内部的线圈中，它就像一个感应器，使电阻具有电感和电阻。这影响了电阻器在交流电路中的行为方式，在高频时产生相移，特别是在较大尺寸的电阻器中。电阻和引线中实际电阻路径的长度与“表观”直流电阻串联，形成Z欧姆的总阻抗路径。

无感电阻的阻抗是电阻和电感的综合效应，以欧姆计量，对于串联交流电路，其表达式为:Z2 = R2 + X2。在交流电路中使用这个电感值随频率变化，因此电阻变化的总体价值。感应电抗随频率增加，但在直流处为零。然后，线绕电阻不得设计或使用在交流或放大器类型的电路中，其中的频率变化的电阻。然而，特殊的无感线绕电阻也可用。
