精密分流器应用并联电阻线最常用几种方法。

来源：万利隆电子阅读量：2000发布时间：2020-05-06

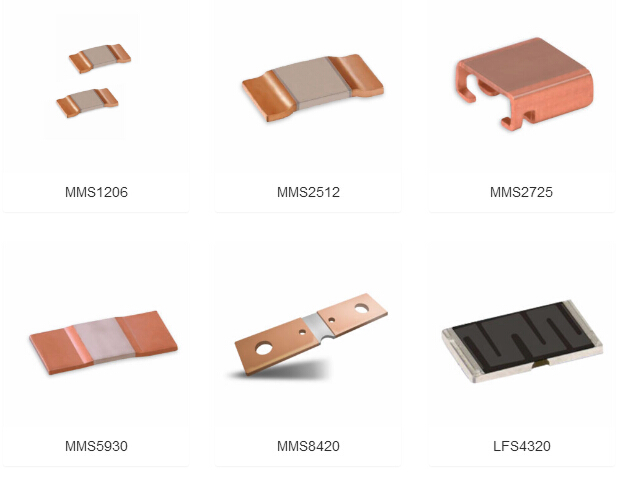

精密分流器为了获得所需的电阻值，特别是在较高的电阻器值和较大的电流下，导线长度可以变得相当大。为了得到一个紧凑的精密分流器，导线绕在一个窗体上。这就引入了需要尽可能避免的寄生自感和电容，因为精密分流器需要尽可能的真实欧姆。

精密分流器卷取方式会影响其寄生特性，一般被测量的不同分流具有相似的尺寸。在四个测量分流线圈绕组有最大的自感。每一个转弯的方向都是相同的。通过双线绕组，相邻匝间的电流槽方向相反。两个相邻的场会在很大程度上相互抵消，导致自感的减少。

另一种减少自感的方法是使用另一种绕组方法，如卡片绕组，使一个匝所描述的面积更小。在市场上有分流器可用，其中的电线蜿蜒在一个平面，以保持描述的面积尽可能小。在绕组上测量最小自感系数。这实际上是一个双卡绕组，由两个绕组组成，电流方向相反。被测分流器的尺寸相对较大，因此与市场上的测量分流器相比，具有较大的自感。具有自感系数小的电阻器可与电阻器配套使用

精密分流器寄生自感将增加阻抗在更高的频率。由测量频率引起的电阻器误差可计算如下:频率阻抗误差计算。分流的欧姆电阻500Ω,自感nH 1 MHz的频率将会有一个错误值1%。四个欧姆电阻的组合的频率依赖阻抗(5Ωen 100Ω)和自我电感(50 nH en 500 nH)。这清楚地表明，精密分流器在低欧姆值时，自感比在高欧姆值时有更大的影响。

在一般情况下，低欧姆值的分流器也有较小的寄生自感。寄生自感是并联电阻最大的问题。通过在相邻匝间增加更宽的间距，可以很容易地降低寄生电容，这变得更加重要的多层绕组。
