SMT电阻器或贴片电阻器结构采用芯片电阻模式

来源:万利隆电子 阅读量:2000发布时间:2020-06-10

SMT电阻器或贴片电阻电阻器是矩形的,因此他们通常被称为芯片电阻器。SMT电阻器或贴片电阻电阻器在陶瓷主体的两端都有金属化的区域,通过这种方式,SMT电阻器或贴片电阻电阻器可以被放置在印刷电路板上,而印刷电路板的两端都设置了垫片来提供连接。贴片电阻器是由氧化铝或陶瓷基板制成的。末端连接电极基地然后被放置在这个,然后这个被点燃,以确保他们是坚实的保持在地方。

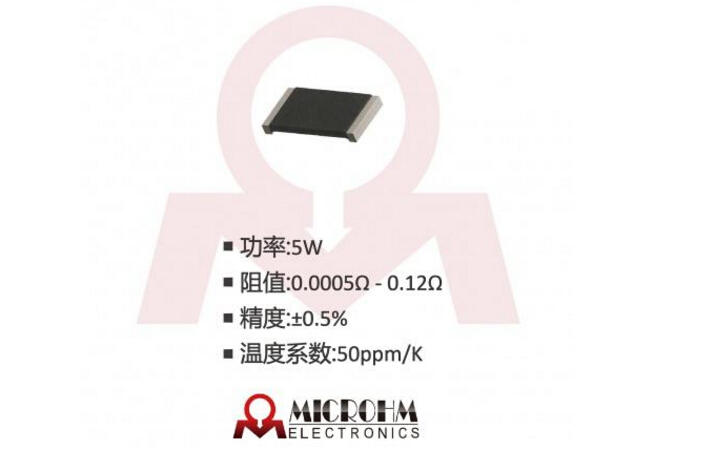

贴片电阻

SMT电阻器或贴片电阻电阻器在进行生产的时候,通过沉积一层电阻材料薄膜,通常是金属氧化物或金属薄膜,再次烧制电阻。长度、厚度和所用材料都决定了元件的电阻。然而,在许多情况下,电阻元件将使用YIG激光器进行修整以获得所需的电阻。贴片电阻元件一旦完成,就在其上复盖一层接一层的保护层,在各元件之间允许使用保护层。这些保护层不仅可以防止机械损伤,还可以防止水分和其他污染物的进入。
贴片电阻
最后阶段是应用标记,如果电阻足够大。贴片电阻已经完成,他们被包装在一种形式的吸塑辊上使用的挑选和放置机器,或者他们可以提供作为松散的组件,这再次可以被挑选和快速机器使用。由于贴片电阻电阻是用金属氧化物或金属薄膜制造的,并使用坚固的涂层进行保护,这意味着它们是稳定的,有良好的温度和时间的容忍度。

表面贴装电阻的横截面,显示电阻元件和贴片电阻的其他区域,贴片电阻电阻器两端的端部是电阻器整体性能的关键。电阻器元件和端子之间的内部连接通常使用镍基层,然后连接的外层使用锡基层,以提供良好的可焊性,这是这些元件的关键要求。
