金属膜柱状电阻器标注，以及金属膜柱状电阻器优势

来源：万利隆电子阅读量：2000发布时间：2020-06-15

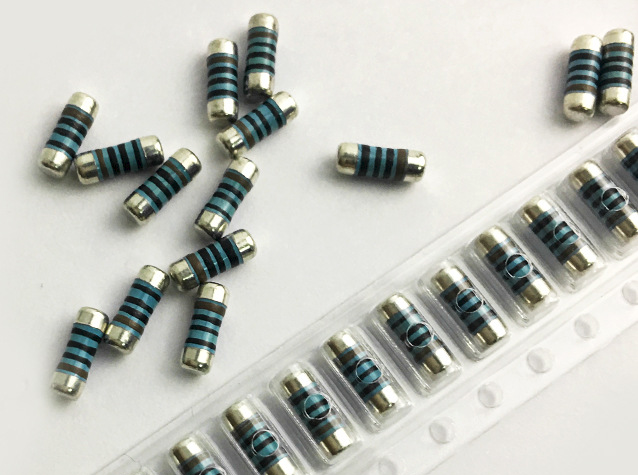

金属膜柱状电阻器是贴片电阻类型中的一种，在很多金属膜柱状电阻器使用上不同于普通的贴片电阻，很多PCB电路在一些设计中，使用了金属膜柱状电阻。这些电阻器是圆柱形的，不适合在表面印刷字符，尽管彩色带很容易使用。因此，金属膜柱状电阻器标记代码是有效的相同，用于色环电阻来进行标注。

金属膜柱状电阻器标注采用四波段代码，该系统用于电阻与容忍高达5%使用E24电阻器系列。金属膜柱状电阻前两个波段提供有效数字。第三波段提供乘法器，第四波段通常较宽，提供容差。有时，可采用另一种色带系统，即所有色带都集中在金属膜柱状电阻的一端而不是在远端有较宽的色带。

金属膜柱状电阻标注另一种方法使用4带标记的金属膜柱状电阻，此外也有五波段代码，该系统用于较高的耐压电阻典型地优于1%，使用E48, E96或E192系列值。前三个波段提供有效数字。第四波段是乘法器，第五波段是容差。最值得注意的是金属膜柱状电阻的六带码，该码为温度系数标记提供了空间。与四波段代码一样，前三个波段给出有效数字。接下来是公差带，最后是第五个带提供公差。
