贴片金属箔电阻在调制解调器应用

来源：万利隆电子阅读量：2000发布时间：2020-07-09

在调制解调器电路板上有超过一百个贴片金属箔电阻，这个计数，当然不包括内部的黑色芯片电阻的数量。这从PCB设计结构电路应该能让所有人认识这种电阻，这些仅仅是测试电流流动的装置，在电子领域是非常重要的组成部分。10伏的电路条件和2安培,电阻器的电阻必须5Ω。如果设计的电路工作在这些值，必须指定一个电阻器的最低额定功率为20瓦，否则贴片金属箔电阻会过热和故障。

在原理图中，贴片金属箔电阻器符号有时用来说明在电路中做一些有用的电能工作的任何一般类型的器件。任何非特异性电气设备通常称为负载,所以如果你看到一个示意图显示电阻符号标记负载，尤其是在一个教程线路图解释一些概念与实际使用电力,这个符号可能只是一种速记的代表别的东西比电阻更实用。

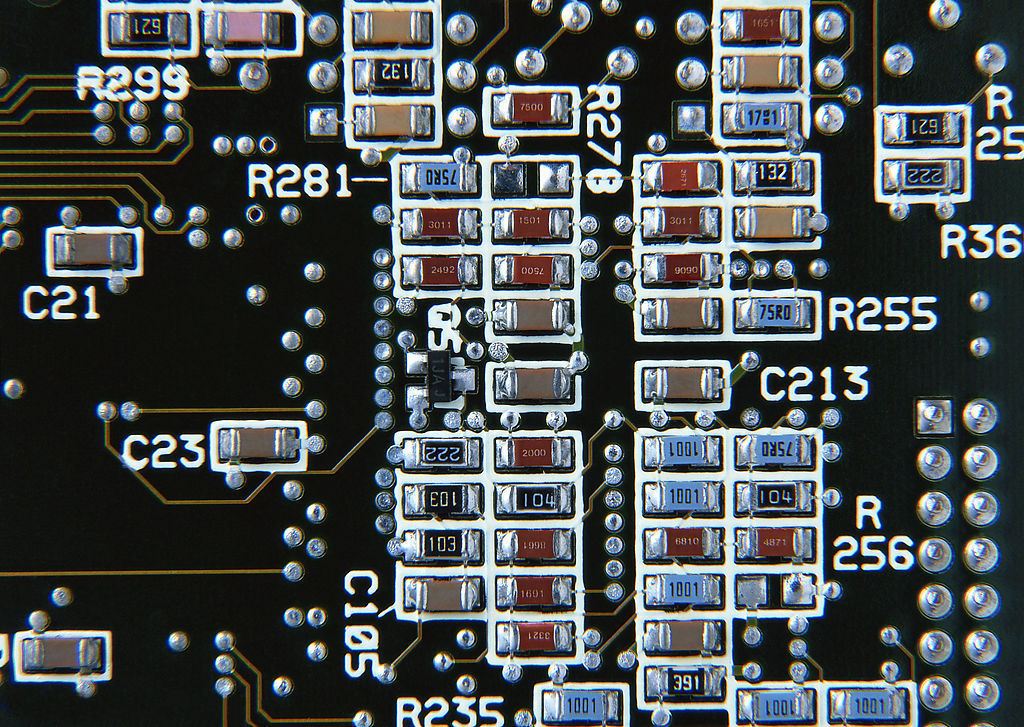

这个特殊的电路板是一个被称为调制解调器的计算机附件，它允许数字信息在电话线上传输。在这个调制解调器的主板上至少有12个贴片金属箔电阻所有额定功率为1/4瓦。每一个黑色矩形被称为集成电路或芯片都有自己的贴片金属箔电阻阵列，以实现内部功能。另一个电路板的例子显示了贴片金属箔电阻器包装在更小的单位，称为贴片金属箔电阻设备。这个特殊的电路板是一个个人电脑硬盘驱动器的底面，同样地，焊接在上面的贴片金属箔电阻标有以字母R开头的标签。
