电流分流器测量流过电路的电流有多种方法
来源：万利隆电子 阅读量：2000发布时间：2020-09-03

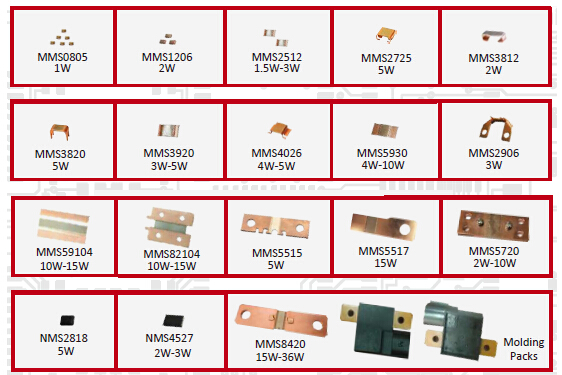

分流电阻器通常用于测量高电流，而相关电阻值较低。分流从字面上解释为沿设定路径转移或跟随力。通常将精密分流器放置在接地侧以消除共模电压。然而，也存在其他缺点。在这种配置下，共模电压对安培计来说可能太高了。分流器是为电流生成低电阻路径的电气设备。这使电流能够流到电路中的另一点。分流器也可以称为电流表分流器或电流分流电阻器。
在许多情况下，分流电阻器都需要测量电流。常见的应用包括过电流保护，4-20mA系统，电池充电和H桥电机控制。欧姆定律方程的应用允许以安培为单位测量电压和电流的水平。这要求将电阻器与电流表并联放置。结果是电流的分配，从而可以测量安培数水平。
电路中的电流分流器有多种测量流过电路的电流的方法。但是，最常见的方法是进行间接测量，并参考欧姆定律确定精密电阻两端的电压电平。产生的电压降将直接与流经电路的电流相对应。正确识别此电压降将使您能够测量电流大小。
在电路内分流器的位置应格外小心。当电路和测量设备之间共享接地时，通常将分流器放置在尽可能靠近地面的位置。这样可以保护电流表不受共模电压的影响，否则可能会导致损坏和误导结果。必须将分流器与地面隔离，或者在不接地的支脚内安装一个分压器以提供保护。
