SMD电阻器采用三位数代码标记如何计算阻值

来源：万利隆电子阅读量：2000发布时间：2020-10-10

标准公差SMD电阻器用一个简单的三位数代码标记。前两个数字将表示有效数字，第三个将是乘数，告诉您必须将两个有效数字乘上的10的几次方(或者需要加多少个零)。小于10欧姆的电阻没有乘法器，用字母“R”代替表示小数点的位置。最近，一种新的编码系统(EIA-96)出现在1%的SMD电阻上。它由一个三个字符的代码组成:前两个数字将告诉我们电阻值的三个有效数字(参见下面的查找表)，第三个标记(一个字母)将表示乘法器。

如何计算一个SMD电阻器的值，大多数芯片电阻器标有3位或4位代码——通孔元件熟悉的颜色代码的数字等效。最近，在精密smd上出现了一种新的编码系统EIA-96。这个简单的计算器将帮助你确定任何SMD电阻器的值。开始时，输入3或4位代码，然后点击“计算”按钮或输入。这个程序经过了严格的测试，但是它仍然可能有一些bug。因此，如果有疑问(如果可能的话)，不要犹豫，使用万用表来再次检查关键部件。

四位代码用于标记精密表面安装电阻。类似于前面的系统,唯一的区别是有效数字的数量:前三个数字会告诉我们有效数字,第四个乘法器,指示的力量必须乘以10的3位有效数字(或添加多少个‘0’)。小于100欧姆的电阻用字母“R”标出，表示小数点的位置。

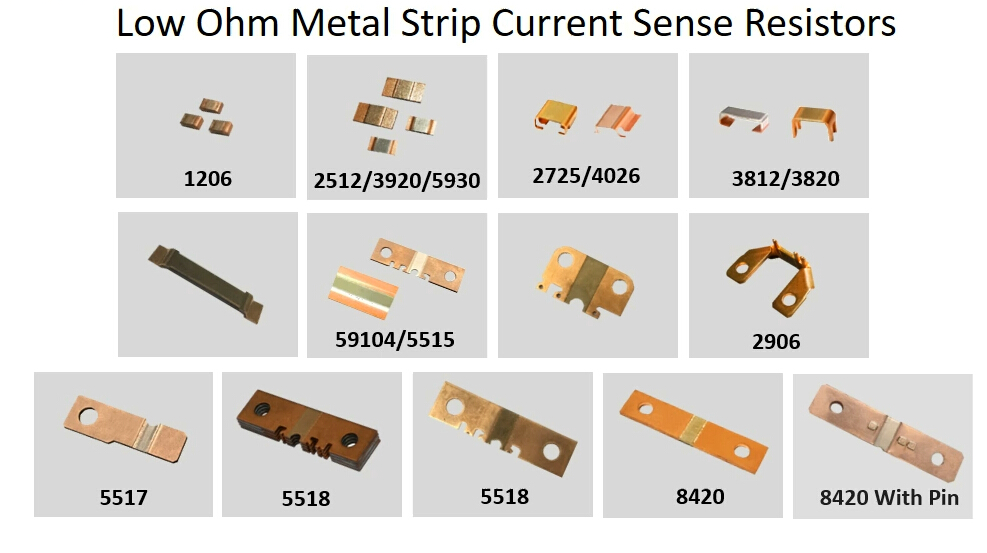

标有标准3位编码和标记下方短条的片状电阻器表示精度1%或以下的电阻器，其值取自E24系列(这些值通常为5%的电阻器保留)。例如:122 k = 1.2Ω1%。一些制造商强调所有三个数字-不要混淆这与用于低值电流感应电阻的代码。用于电流传感应用的数值为毫欧姆的smd通常用字母M、M或L标记，显示小数点位置(数值为毫欧姆)。例如:1 m50 = 1.50Ω,2平方米= 2.2Ω,5Ωl00 = 5米。

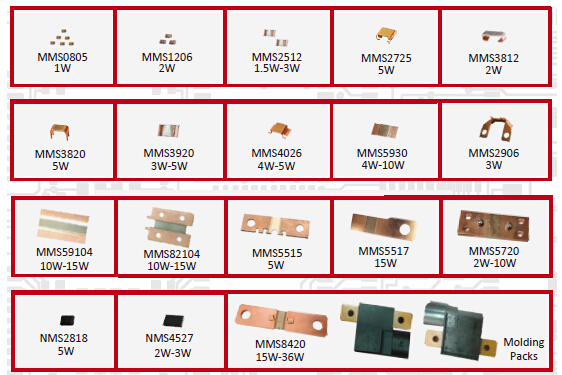

电流传感smd也可以用长杆顶部(1 m5 = 1.5Ω,R001 = 1 mΩ,等等)或者一个长杆下代码(101 = 0.101Ω,047 = 0.047Ω)。当由于电阻器本体空间有限而必须省略启动“R”时，使用下划线。例如,R068变成068 = 0.068Ω(68Ω)。为了找出你的SMD电阻器的近似功率额定值，测量它的长度和宽度。一些常用的包装尺寸与相应的典型额定功率在下表中给出。此表仅作为参考，并始终参考组件的数据表以获得确切的值。
