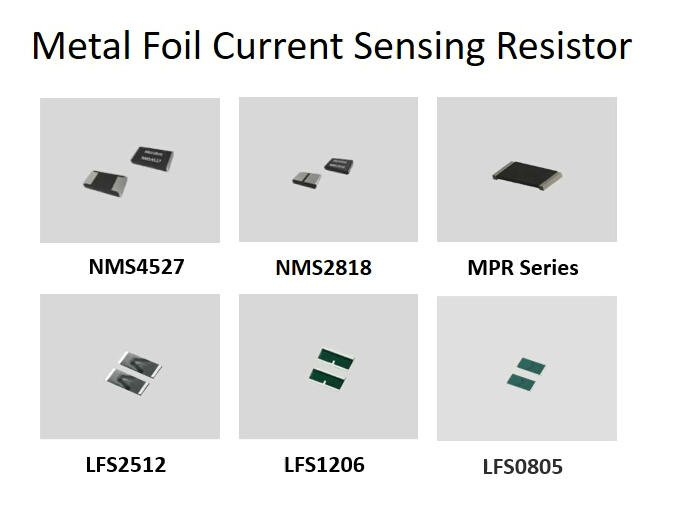

精密电阻在直流电路的总阻抗如何进行计算

来源：万利隆电子阅读量：2000发布时间：2020-11-06

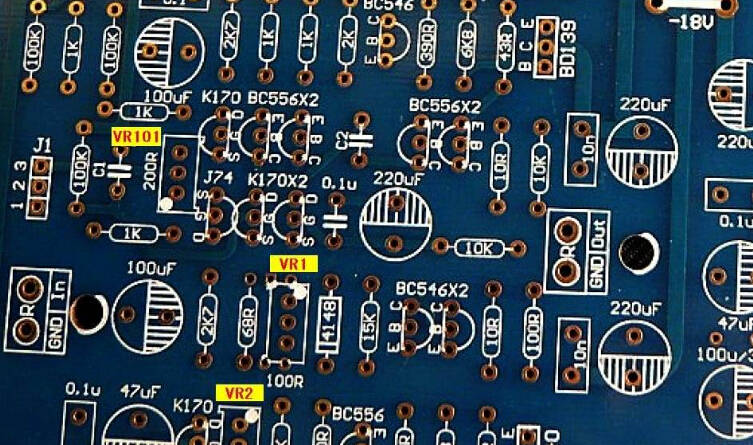

在精密电阻电路的直流分析中，研究如何计算串联元件的精密电阻总电阻。在很多电子电路中，我们将使用这种方法来分析包含串联精密电阻和电容的电路。为了做到这一点，我们使用电容电抗作为电容器的有效“电阻”，然后进行类似的方式之前。串联电路只提供了电流在电路中两点之间流动的一条路径，因此，电路之间串联的精密电阻和电容。

精密电阻电路中，串联电路的总阻抗(电阻)是由电容和电阻共同贡献的，容抗Xc从摄动电压信号偏移- 90度，因此以复形式表示，在交流分析中，电阻器和电容器都被视为相量，所以Xc是- 90度的相位差相对于电阻器。因为Z是相量和，所以结果在相量图显示。阻抗的大小-矢量的长度可以计算使用，例如如果我们把上面的100Ω电阻和电容的电路1 x10-6 F和应用频率的正弦电压10 Hz,容性电抗可以计算为:Xc = 1 / (2 x 3.1415 x 10 x 1 x10-6) = 15.9 x103Ω。

所以矩形的精密电阻电路总阻抗是Z = R - j Xc = 100 - j 15.9x103，我们可以使用上面的方法转换为极坐标形式给出了15.89级x103Ω,角-89.6°。由于我们考虑的是低工作频率，所以电容的电抗明显地决定了这个幅度。当频率改变时，串联电路的相位响应，对更复杂的串联电路的分析是通过将单个电阻和电容性反应物加到单个等效元件中，然后进行与上面相同的分析来实现的
