热敏电阻在家用热水器的工作原理

来源：万利隆电子阅读量：2000发布时间：2018-11-27

电路中的电阻器总给我们的感觉总是枯燥无味，让人感觉电阻器高深莫测。然而，正是电阻器在不断的改造我们的生活，我们也无时无刻不再感叹电阻器的奇妙，有时我们在不知不觉中也感受到它的乐趣。

热水器已经是我们家中常用的电器产品，许多家庭都安装了电热水器，它给人们的生活带来了方便。很多经常使用却不知道它是如何进行工作，如何给我们带来健康温馨的生活。下图是电热水器系统的恒温器集成电路图，我们可以了解它的工作原理。

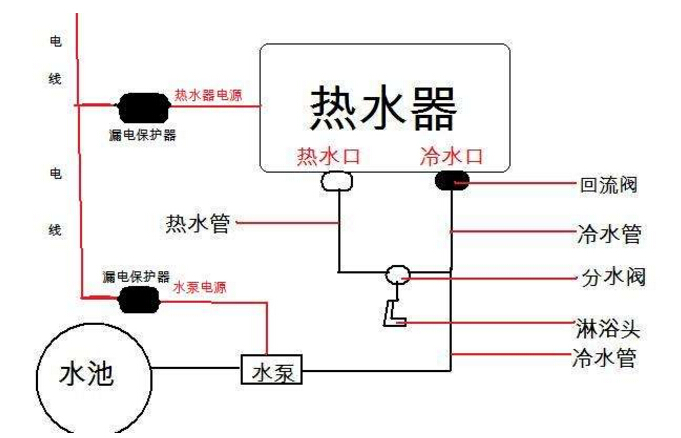

R1为调温电阻，R2为热敏电阻。“与”门电路的两个输入端分别接上一个水位传感器和一个水温传感器。当水箱充满水时，B点为高电压（即输入为逻辑1），R2为热敏电阻，温度越低，热敏电阻的阻值越大，两端的分压越大，当电压达到一定程度时，A点为高电压（即输入为逻辑1），当A和B都为高电压时，“与”门的输出端为高电压，电热水器的加热开关才会接通电源，对水箱中的水进行加热。当温度高于一定温度时，R2的电阻变小，R2两端的电压变小，发热器停止加热，所以热水器处于保温状态。当水箱水不满时，或者温度高时发热器都不会加热。
