电阻阻值测试方法中单点测试电阻有那些缺点
来源：万利隆电子 阅读量：2000发布时间：2019-02-13

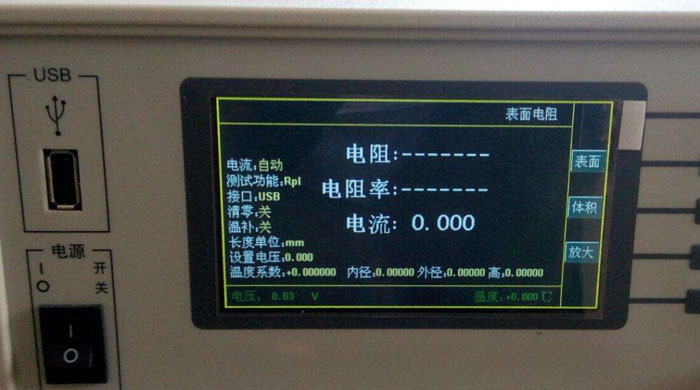

电阻阻值测试是电阻使用中重要的环节，精确测试出电阻的阻值对应电阻器的使用非常重要，目前很多产品都非常重视电阻的测试，而现阶段的电阻阻值测试方法均为单点测试法，即在测试结构上施加一个电压或者电流，量测出相对应的电流或者电压，然后利用欧姆定律计算出电阻R，那么这种电阻阻值测试有哪些缺点呢，我们分析如下：
单点测试法虽然检测过程简单，但是存在以下两个缺陷：(1)没有考虑测试机台测试性能的稳定性，机台本身量测性能的稳定性会影响到实际的测量值，特别是在小电阻量测过程中有显著的影响，不容忽略。(2)无法直接判断测试结果数据是否受其他异常因素影响，比如探针卡与测试结构的接触问题。
以采用单点检测法的应力迁移测试结构的数据为例，第一次测试电阻为0.27ohm，第二次测试阻值为0.23ohm，两次测试误差0.04ohm，测试误差达到15％，对于其他样品的两次检测中，最大的测试误差达到了19％，最小的测试误差也有13.8％，因此单点检测法难以得到精确且稳定的检测结果。

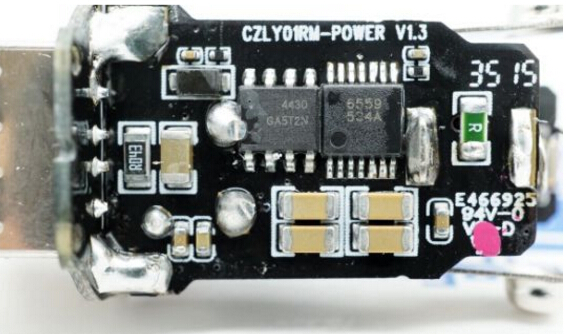

而随着集成电路工艺多样化发展，电阻生产工艺改进，贴片电阻工艺广泛应用，对电阻测试需要进行可靠性评估的测试结构的电阻值越来越小，而可靠性评估过程，比如应力迁移测试和电迁移测试过程中，对测试结构的电阻测试精度要求越来越高，因此目前的单点测试方法难以满足测试要求。
