合金贴片电阻如何用金属复合料带生产

来源：万利隆电子阅读量：2000发布时间：2019-02-19

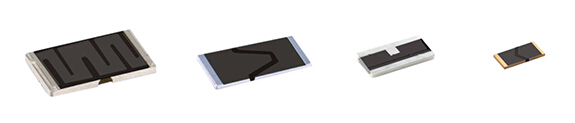

合金贴片电阻是很多电路设计中优先采用的贴片电阻器，合金贴片电阻由于它的特殊性，在很多产品上都可以广泛使用，尤其在是电子产品的线路设计中尤为明显，它经常用作检测电压或者电流大小。生产合金贴片电阻的电阻厂家，通常会用长方形的金属复合料带制成合金贴片电阻，这样即安全又方便生产运输。

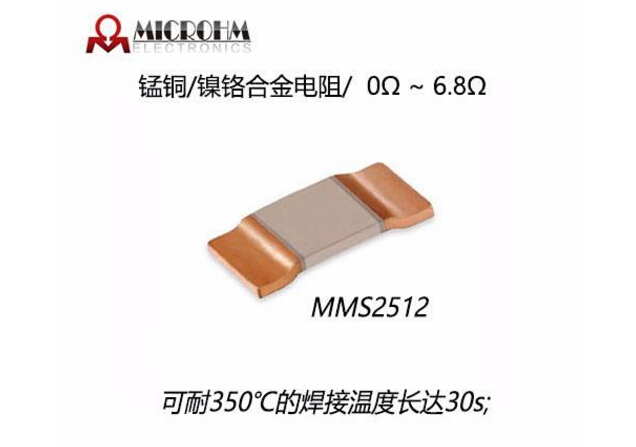

在目前电流采样的方案中，可以通过测量导线内磁通量的变化来反馈电流值，尤其是低阻值电阻的出现，为电流采样提供了更可靠、便捷的设计方案，其原理是将难于检测的电流信号转化成易于检测的电压信号，从而反馈出电流值的大小，起到保护电路安全、反馈电路信号的作用，低阻值合金贴片电阻因其尺寸小、功率大、精度高、温度系数小等优点成为了电流采样设计的首选。

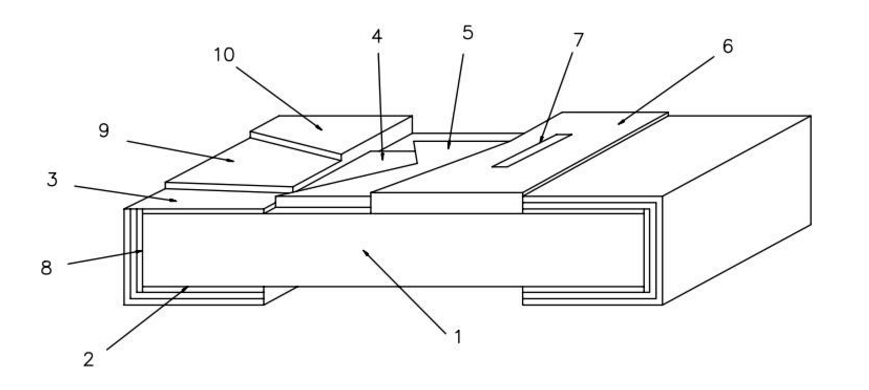

如何用截面为长方形的金属复合料带制成合金贴片电阻步骤如下：

1、将两条金属料带通过绝缘胶粘合在一起，形成截面为长方形的金属复合料带，两条金属料带之间通过绝缘胶隔断绝缘，其中：一条金属料带为用以作为电阻层的电阻合金料带，另一条金属料带可以为热导率高的用以作为散热层的散热合金料带；

2、将截面为长方形的金属复合料带涂覆绝缘胶层；

3、激光灼烧掉电阻合金料带两端的部分绝缘胶层，灼烧掉绝缘胶层的宽度与电极宽度相等；

4、在灼烧掉绝缘胶层的部分电镀金属为阴极；

5、在电阻复合料带采用激光灼烧、蚀刻或者化学腐蚀的方法制定出特定的电阻路径，以精确调阻；

6、冲切为单颗的合金贴片电阻。

合金贴片电阻现有的工艺大多采用整块面积较大的合金材料，首先在合金材料上采用蚀刻、切割等方法形成向下凹陷至规定深度的槽，槽边作为电阻的一个长边，然后用同样方法形成电阻的另一个短边，这种工艺的难点在于，采用蚀刻后的产品尺寸精度不高，不利于产品调阻前阻值的稳定分布，难以保证调阻后产品的阻值精度，而采用砂轮切割机在一块合金贴片上切割分离成单颗的贴片电阻体则对砂轮切割机的砂轮损耗大，增大产品的制造成本。
