电流测量用分流电阻器有哪些优势特点

来源：万利隆电子人气：发布时间：2020-07-13

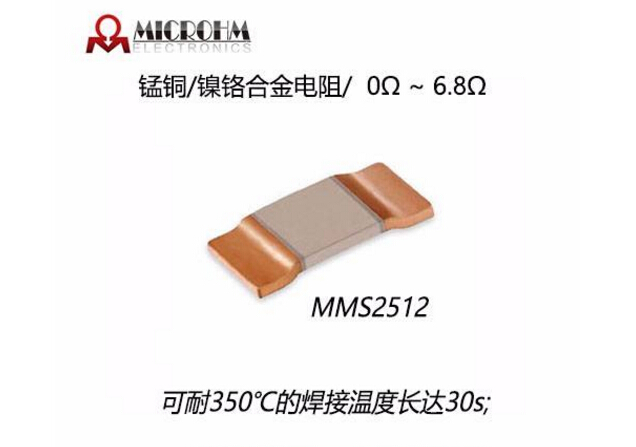

电流测量通常这是一个低阻值的高精度锰合金电阻器，这种电阻器是一种分流电阻器，采用锰铜合金材料生产，具有很高的精准度和低温漂设计优势特点。电流除以分流器和安培计，这样只有很小的百分比流过安培计。用这种方法，仍然可以测量出大电流。通过正确地缩放安培计，可以直接测量实际的安培数。使用这种结构，理论上可以测量的最大安培数是无限的。

测量电流的装置叫做安培计。大多数现代的安培计用已知的电阻测量一个精密电阻器上的电压降。采用欧姆定律计算电流:欧姆定律I = V / R。大多数安培计都有一个内置的电阻器来测量电流。然而，当电流对安培计来说太高时，就需要另一种设置。解决方法是将安培计与一个精确的分流电阻器并联。这种电阻器的另一个术语是安培计分流器。

例如，电流分流器的电阻为1 mOhm。将电阻器放置在电路中，测量电阻器上30毫伏的电压降。这意味着电流等于电压除以电阻，或:I = V / R = 0.030 / 0.001 = 30a。同样的计算也可以进行，但现在电阻值未知，电压和电流已知。这是用来校准分流电阻，但是，不能超过分流电阻器测量装置的额定电压。这意味着最大电流乘以电阻值，不能高于额定电压。同时，分流电阻器的电阻值应尽可能低，以限制对电路的干扰。电阻越小，分辨率越小，电压降也就越小。
