四波段电阻器色码中代表那些参数

来源：万利隆电子人气：发布时间：2020-08-17

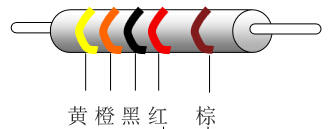

四波段电阻器色码中，前三波段(最靠近的)表示欧姆值。这些电阻器色码中的前两个表示两个数,通常称为乘数电阻器色码中表示零的数量,如红色,红色,红色代表2200Ω,这通常被称为2.2 kΩ或2 k2。这个最后的版本被用在许多电路图和供应商目录中，在这些地方印刷可能需要非常小，以避免2.2 2k被读成22K，而不是2K2，因为2K2的小数点可能不太明显。碳、碳膜和金属膜电阻上使用的颜色代码被广泛使用，是电子工程师必须学习的内容。

乘数电阻器色码中之间最常将一些颜色黑色无零,指示值between10Ω,价值不到100Ω,和蓝色(6 0),表明价值数千万,例如10000000Ω(=棕色,黑色,蓝色)两个特殊情况的乘数电阻器色码中用于非常小的值,黄金表明,前两个电阻器色码中必须除以10,和银意味着除以100,例如4.7Ω(或4 r7)将显示黄色,紫色(47),黄金(除以10)= 4.7Ω。第四个频带与三个值频带之间用一个空格隔开(以便您知道从哪一端开始读取)，表示电阻的容忍度。金(+/-5%)和银(+/-10%)是最常见的公差。

还要注意,在电阻器色码中1、2和3是黑色的,这将意味着一个0Ω电阻,这似乎是荒谬的,因为这将几乎是一块线。其实是有原因的0Ω电阻可用;原因是电线链接可能需要在印刷电路板,它是自动化组件插入机器更容易插入一个0Ω电阻电阻是相同的大小和形状,而不是必须使用另一个进程插入一根电线链接。同样，这个电阻可以很容易地改变为不同的值，不同版本的电路可以建立，使用相同的PCB。公差带的电阻表示的传播可能的值的任何特定的电阻器,例如电阻标记为47 kΩ+ / - 10%将实际值介于42.3 kΩ和51.7 kΩ
