大功率线绕电阻安装在金属表面,以便热量可以更好地散失

来源:万利隆电子 人气:发布时间:2020-08-25
大功率线绕电阻一般采用铝壳作为封装材料,因为铝壳具有很好的散热效果。大功率线绕电阻或线绕电阻存在于非常高的功率应用。范围从0.5瓦到1000瓦以上不等。大功率线绕电阻器根据镀层的类型可以分为几种类型。硅树脂用于最低的耗散水平。这种大功率铝壳电阻是紧凑的电阻,可以承受温度上升高达300℃以上的环境温度。
大功率铝壳电阻
大功率线绕电阻另一种涂层是玻璃质珐琅。这种传统涂料在低温下具有良好的绝缘性能,但在全额定温度下,其绝缘性能会大大降低。这一特性使得它越来越不常见。最大工作表面温度可达400℃。TCR在75 - 200ppm /℃之间变化。典型的阻力值的范围从1Ω直到10 kΩ。大部分的电力线绕电阻都有陶瓷芯和陶瓷涂层来保护绕组。陶瓷涂层结合了高绝缘和物理保护和良好的散热。典型的额定功率在4到17瓦之间。最大表面温度在300℃左右,TCR在250 - 400ppm /℃之间变化。10 kΩ之间的阻力值和22 kΩ。通常它们是用允许垂直或水平安装的引线制造的。

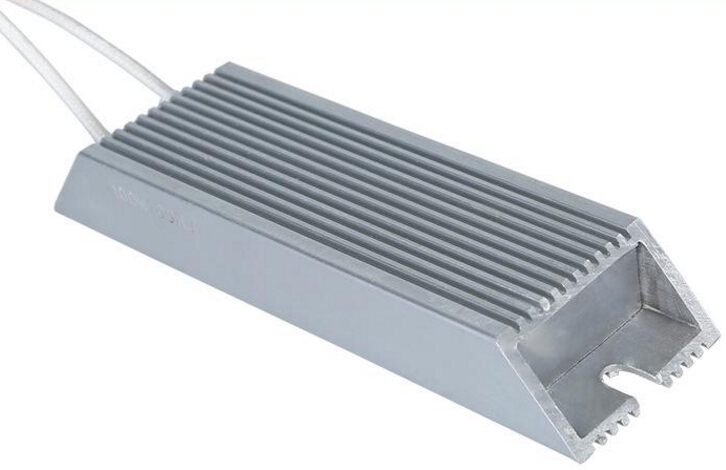

大功率铝壳电阻
对于大功率线绕电阻最高的耗散值,电阻器有一个铝壳与鳍。这些鳍片提供了一个更大的表面积,从中散热量,让电阻处理更多的权力而不被损坏。这些电阻有陶瓷核心和硅树脂涂层,包裹在铝挤压。表面经过阳极氧化处理,以保持良好的绝缘电阻。这些电阻器的典型功率额定值为25到50瓦。这是假设电阻器将安装在金属表面,以便热量可以更好地散失。最高表面温度约为300°C和TCR低25 ppm /°C左右欧姆值高于50Ω。通常,低阻值时,TCR较高。
