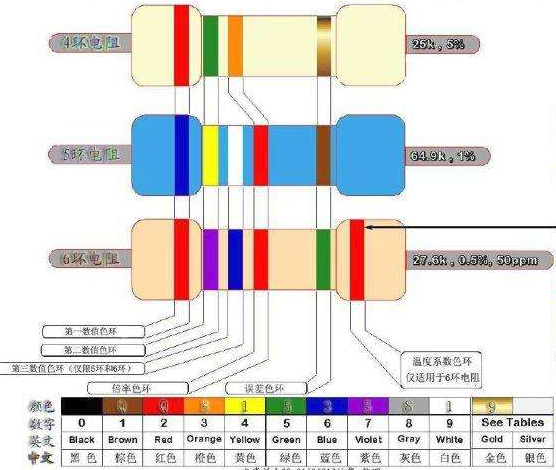

计算色环电阻的阻值可以通过色环图进行分析

来源：万利隆电子人气：发布时间：2020-09-02

为了计算色环电阻器的电阻阻值大小，我们一般可以通过对应色码图来进行电阻值的计算方法。色环电阻器的前两个色带表示电阻值以欧姆表示。为确定标准电阻值、额定功率、电阻的温度系数和公差，将电阻分为3带、4带、5带和6带。我们只要按照这个要求去进行计算电阻器的阻值就可以很快得到我们想要的结果。

此外色环电阻也明确电阻的公差，电阻器公差是电阻值的误差百分比。公差是我们期望电阻的实际测量值。如果耐受性是5%，这意味着你可以期待5%的变化在阻值。如果电阻的公差小于2%，这种类型的电阻称为精密电阻。如果没有无公差带，则公差为±20%。

色环电阻器的第六带是表示电阻的温度系数。温度系数是每一开氏温度变化对应的电阻变化。如果温度变化了1开尔文，第六带是黑色的，那么电阻的变化将达到百万分之250。这一波段也发现在高精密电阻。有些电阻只有三个频带。它们的电阻公差在20%以下。三频带电阻不需要第四频带，因为他们没有容忍频带。在这三个波段中，第一种颜色表示第1位数字，第二种颜色表示第2位数字，第三种颜色表示第三位数字。
