电流感应电阻和电容器使用时正弦信号有什么影响

来源:万利隆电子 人气:发布时间:2020-11-11
电流感应电阻、电容器和电感器对外加正弦电压的响应。在每种情况下,我们将考虑正弦信号的影响,以及正弦电压输入电阻电路。一个正弦电压在电路包含一个100Ω电容器。电路的阻抗响应在下面的动画中使用,时间,相量和波德图。电路元件频率响应非常重要,电流感应电阻对电阻的频率响应也是如此,由于欧姆定律可以预测电压曲线上任意一点的电流,所以电流总是与电压大小成正比,所以观察到的行为可以解释欧姆定律。

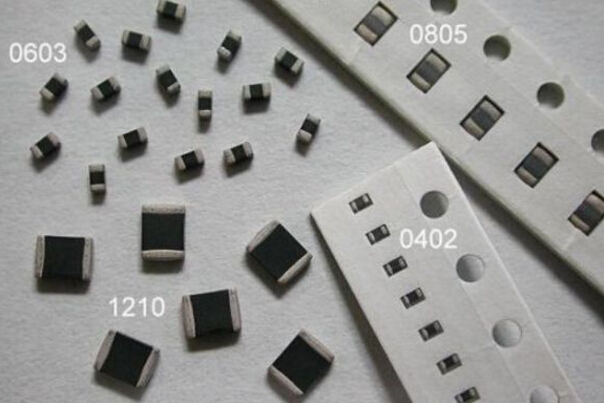

电流感应电阻

因此,电流感应电阻电路没有相移或频率依赖性。在相量表示中,这个结果在实轴上给出了一个在任意频率上对应于电阻R的单点。波德图显示了相同的信息,当相位角等于零和阻抗大小等于R的整个频率范围。电容电路考虑电容C的单个电容,这里电流与外加电压的关系为电容器的电流,与电阻器不同的是,电流与电压梯度成正比,因此这将在两者之间引入相移。电路的阻抗响应包含一个单一电容显示在时间,相量和波德符号下面。

电流感应电阻
显然,电流是90度的相位与电压,这种关系保持所有频率,尽管信号的幅度下降,频率增加。为了解释这种现象,我们需要了解电容器是如何抵抗电流通过的。对电流流动的电流感应电阻的测量是由容抗Xc给出的,电流感应电阻的单位是欧姆。这个量Xc有大小和相位,用无功电容这可以通过欧姆定律来预测,欧姆定律告诉我们电路电阻等于,从这里可以看出,从量的各个方面来看,电流的大小都是-90度通常写成上面的形式或者写成复数形式。
