金属薄膜电阻采用色环编码如何读取电阻参数
来源:万利隆电子 人气:发布时间:2020-12-07

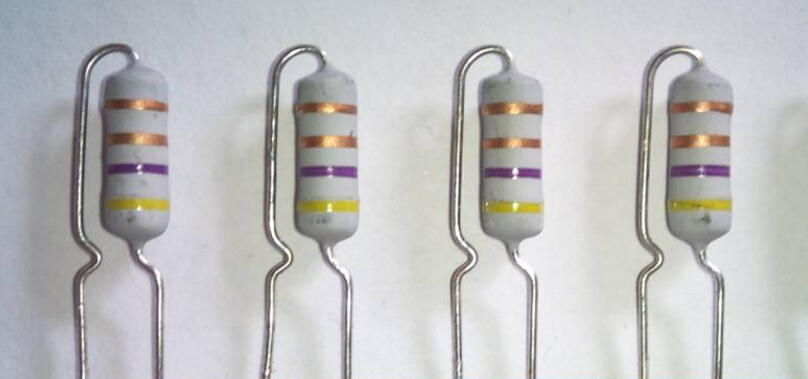

金属薄膜电阻采用色环编码进行识别电阻器参数,通过已经组装了我们的电阻色码轮,它的时间开始使用它。在下面的例子中,我们将使用金属薄膜电阻色环编码来找到一个4带和一个5带电阻的值。但首先,我们将定义什么是彩色光盘在关系上的彩色波段上的电阻的身体。第1位这是最接近左边电阻器末端的第一个色带,代表电阻器值的第一个数字。第二位数这是第二色带沿代表第二位数的电阻值。公差是最后的色带表示电阻的公差。金带表示公差为±5%,银带表示公差为±10%。如果没有像三波段电阻器那样的色带,则公差为±20%。
第三位数字这是用于金属薄膜电阻,使用一个五和六波段的彩色代码,以更精确的值。在这种情况下,前三个色带表示前三个数字。对于一个三或四波段彩色编码电阻器,这第三位数字可以忽略。乘法器下一个彩色带是数学乘法器,它表示在前两位(或三位)数字上加0的数目。如果第三个颜色,滤波器电阻或第四色,五波段电阻器,要么是金或银,这代表了一个分数小数乘法器作为电阻值小于10Ω。如果彩色带是金色的,将前两位或三位数字乘以0.1(除以10),如果彩色带是银色的,则乘以0.01(除以100)。

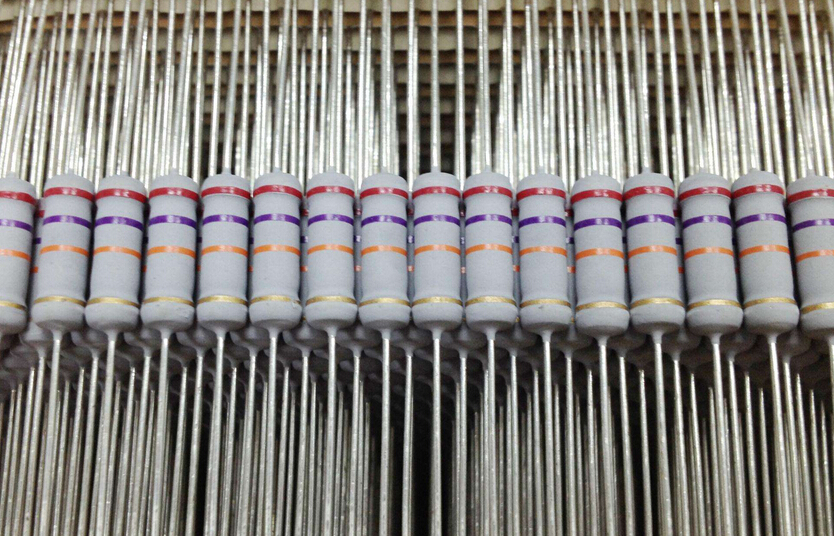

注意一个金属薄膜电阻可以有3、4或5个色带来表示它的电阻值。在电阻体的一侧的彩色带是分组的,或更靠近的,表示金属薄膜电阻的电阻值,你应该从这里开始从左到右阅读。一个单独的色带从组中分离出来,其本身就会是公差值。在第一个例子中,我们将使用我们刚刚制造的电阻器色码轮来找到以下四波段电阻器的电阻值,这是大多数电阻器使用的。
