线绕电阻设计的逆变器电路在遥控器电路使用

来源：万利隆电子人气：发布时间：2021-02-24

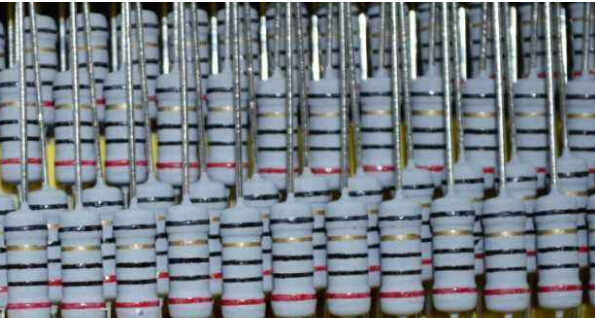

线绕电阻采用康铜合金丝和锰铜合金丝材料生产居多，而且这种线绕电阻器有很多市场应用。在一些线绕电阻应用案例中，如果发射机发出断断续续的信号，那么在接收器上也会接收断断续续的信号。如果有数据载体，那么发射的脉冲是高的如果没有载波那么发射的脉冲是低的。接收器接收到的40千赫信号将会丢失，因为接收器将使用高通关滤镜和低通关滤镜限制在159.23赫兹和7.24 kHz之间。而信息信号的454.54 Hz将被接受。

线绕电阻设计的逆变器电路因此低脉冲为1T=550ms 1.82 kHz将被接受为标题数据。红外线使用的一个例子是电视/录像机遥控器上的应用程序。红外线的工作范围在30-60 kHz之间。通过观察这些特征，遥控器使用的载波频率约为36-40kHz。用40kHz频率生成信号并不难，但是要接收40 kHZ频率的信号需要过滤、放大信号和消除载体信号，这样接收数据才能真正有效。这个例子中使用的遥控器是索尼电视遥控器。索尼的数据格式由12位数据组成。首先发布的数据是下一个标题，然后是数据。

线绕电阻设计的逆变器电路对遥控器的特点是它有一个周期1T=550 ms和运输车40Khz。遥控器索尼有一个头4T和一个低1T，对于logic 1有一个高2T和低1 t的脉冲，对于logic 0有高1 t和低1 t的脉冲。这是原始格式，如果观察远程通过相反的IR模块发送的信号，因为该模块有一个变频器。以下是header、logic 1和logic 0实际电视遥控器尚未通过逆变器门的脉冲图像的样本。
