拆解一部英特尔基带版的iPhone X，与高通版有何区

来源：万利隆电子人气：发布时间：2017-11-07

Apple已经开始为下一代手机设计自家基带处理器，高通很可能就此出局。随着iFixit与TechInsights分别针对“高通芯片版”和“英特尔芯片版”的iPhone X拆解报告出炉。

苹果(Apple)最新智能手机iPhone X持续沿用其高通(Qualcomm)和英特尔(Intel)蜂窝基带处理器的双供应策略。根据针对这支手机进行的拆解并显示，Apple采用了新旧技术组合，巧妙地将更多功能封装至这支旗舰级智能手机中。

iPhone X是Apple至今发布过最昂贵的一支手机。据称该公司在生产这支新机型时曾经面临供应链的问题，但Apple迄今拒绝对此发表评论。

根据报导指出，Apple已经开始为下一代手机设计自家基带处理器，高通很可能就此出局。如果消息属实，这项行动将与Apple的晶圆代工策略转型同步进展——Apple正逐渐从采用三星(Samsung)晶圆代工转向台积电(TSMC)与三星的双晶圆代工来源，而今则完全转向了台积电。

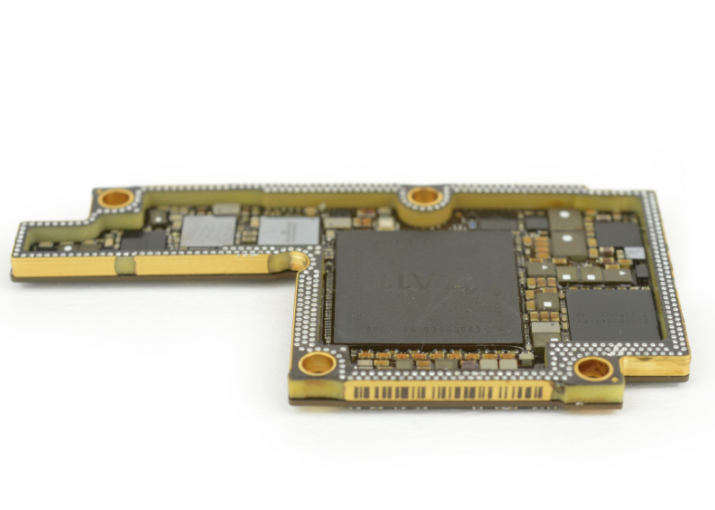

TechInsights 拆解一款采用英特尔基带芯片的iPhone X机型，Apple在手机中封装了两块像是基板的电路板(PCB)。在这两块密集的基板之间采用了宽度约10-15um的导体和微孔进行连接。 Apple透过这一设计技巧让手机得以实现7.7mm的厚度。

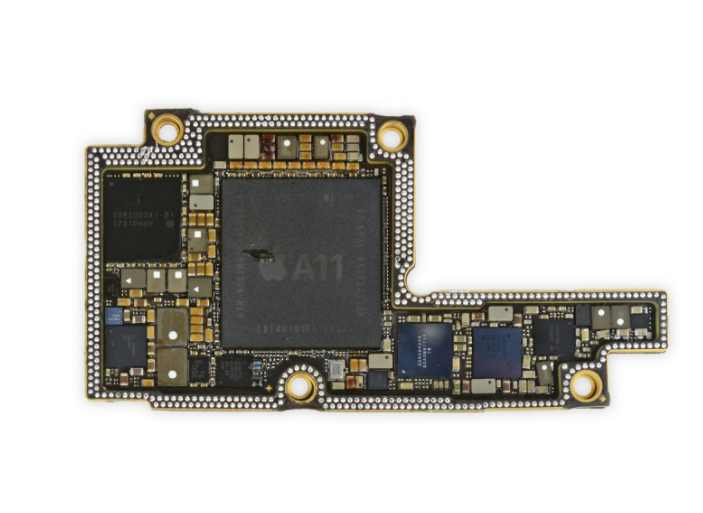

iFixit拆解的是搭载高通基带芯片的机型。根据iFixit描述，这两块板子像被对半折迭并焊接在一起，“是我们从拆解第一支iPhone以来首次看到的双层堆栈板”。 iFixit估计，这个PCB夹层约有iPhone 8 Plus逻辑电路板尺寸的135%。

TechSearch International封装专家E. Jan Vardaman表示，她曾经预期可在iPhone X上看到一些新颖的电路板设计技巧。她说：“板设计通常是在早期完成的，”因此，她认为这些设计技巧并不至于导致手机生产延迟。

双电池模块设计简化封装

Apple还采用另一项封装技巧，将iPhone X的电池模块分成两部份，使其更灵活地“拼装”至手机中。

iFixit称这种双电池设计首见于iPhone，而这两块电池模块的组合提供约10.35Wh (2,716mAh @ 3.81V)的电池容量，较iPhone 8 Plus的10.28Wh电池容量更大，但比三星Galaxy Note 8的12.71Wh电池容量小。

TechInsights认为，“双电池设计更像是一种空间利用的措施，而非着眼于改变电池的容量。”TechInsights指出，其拆解机型的子系统支持5,432mA的电池容量，“应该是以并联方式设计”。

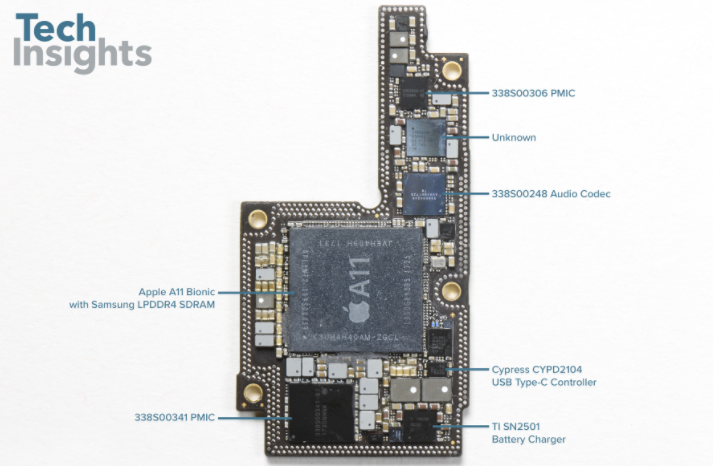

TechInsights的Yang说：“截至目前为止，我们并未在半导体部份看到什么较大的惊喜，大部份的组件与我们在iPhone 8和8 Plus中看到的类似。”

针对iPhone X的拆解并显示，这支手机仍然使用Sony的影像传感器以及意法半导体(STMicroelectronics；ST)的飞行时间(ToF)传感器。此外，ST还为这支旗舰级手机供应IR相机——这是实现其3D深度相机功能的关键组件。

此文关键词：iPhone，
