电路缓冲器路径中的电阻器主要用途
来源：万利隆电子 人气：发布时间：2018-12-24

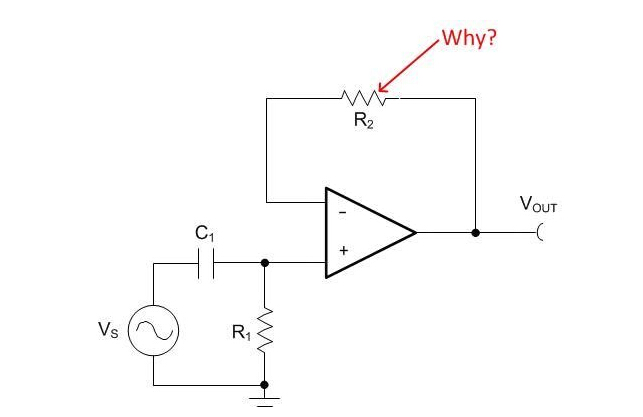

电路设计中通常有很多电阻器组成，在电路设计缓冲器的时候，通常会运算放大器反馈路径中增加一个电阻器。很多初级工程师不明白为什么要这里增加一个电阻器，这样设计有什么道理。其实这这里设计电阻器具有非常大的意义，可以稳定提高电路的稳定性，下面如图所示：
在这个电路中，我们可以看到一个电阻器。这个电路的电阻器通常用于低速应用 <50 MHz，以消除运算放大器输入偏置电流产生的 DC偏移问题。R2 电阻器还可能会在输出出现 静电放电 (ESD) 冲击时为反相输入提供一定的保护。此外，如果两个输入端有匹配的电源阻抗，有些运算放大器就会产生较低的失真。但如果不理解 R2 电阻器的用途，通常就会随机选择该值，从而导致不稳定性。

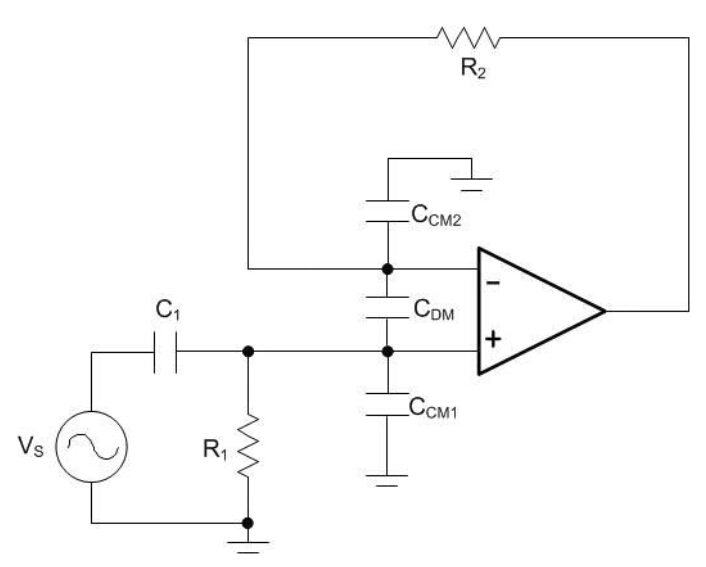

在理解 R2电阻器导致不稳定性的原因，我们在该电路中加入运算放大器的输入电容，这样设计可以很好的解决电路存在问题，使用正确的R2电阻器的值可以有效的提高电路稳定性，如果工程师设计时候没有正确的理解R2电阻器，设计电路必然会造成不稳定。
