研究人员实现自旋波讯号处理技术突破!

来源：万利隆电子人气：发布时间：2017-11-14

新加坡国立大学的研究人员设计了一种传播自旋波的方法，可用于开发高速且微型化的资料处理元件，并具有巨大的潜力成为更节能、更快速且更高容量的记忆体元件。

自旋波技术可追溯到数十年前，但由于存在讯号以不同方向传播的多变特性，使其至今在作为电荷半导体技术的替代方案上仍然受到阻碍。

新加坡国立大学(National University of Singapore；NUS)的研究人员设计了一种传播自旋波的方法，可用于开发高速且微型化的资料处理元件，并具有巨大的潜力成为更节能、更快速且更高容量的记忆体元件。

基于自旋波的元件采用磁性材料中电子自旋的集体激发作为资讯的载体。但是，新加坡国立大学电子与电脑工程系教授Adekunle Adeyeye在接受《EE Times》的访问时解释，该技术的非等向性讯号传播，对于自旋波元件的实际工业应用带来了挑战。

然而，Adeyeye的研究团队最近开发出一种新方法，可在相同频率范围以多个方向同步传播自旋波讯号；它采用一种包括不同磁性材料层的新颖结构来产生自旋波讯号，而不需要任何外部磁场。这种途径可实现超低功耗作业，使其适用于元件整合，以及在室温下更高能效地运作。

由于自旋波元件使用电子自旋的集体激励作为资讯载体，使其成为以电荷传输资讯的半导体电路替代方案上。正如Adeyeye所解释的，等向性的平面内传播与自旋波一样，必须在自旋元件的平面外磁化。在其研究论文中，研究人员们解释如何解决低阻尼垂直磁性材料缺乏可用性的问题。一般来说，平面内的亚铁磁性材料(YIG)用于大型的平面外偏置磁场，这可能阻碍了等向性自旋波的优点。

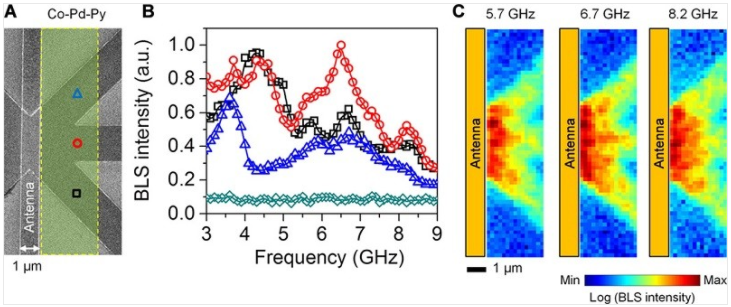

在进行实验时，Adeyeye的研究团队展示了一款自旋波元件，它不需要额外的磁场，就能在另一个平面内铁磁体Ni80Fe20或坡莫合金(Py)中取得垂直磁化。这两种磁性材料都是自旋微管很典型的选择。经由交错耦合多层钴(Co)/钯(Pd)，即可在Py引发垂直非等向性。在实验中，以任意角度图案化三个通道的微管中显示了磁量子自旋资讯的非等向性传播。

研究人员在其论文中详细介绍实验配置：使用100×物镜将雷射光束聚焦至样本，样本置于奈米定位阶段的顶部。使用偏振分光器，以相同的物镜收集散射光束并将其导向干涉仪。白光和相机共线布置，用于定位和稳定样本，接着再藉由连接至RF讯号产生器的GSG型条纹天线激发自旋波。
