电压降法测量绕组直流电阻需要注意那些事项

来源：万利隆电子阅读量：2000发布时间：2019-04-01

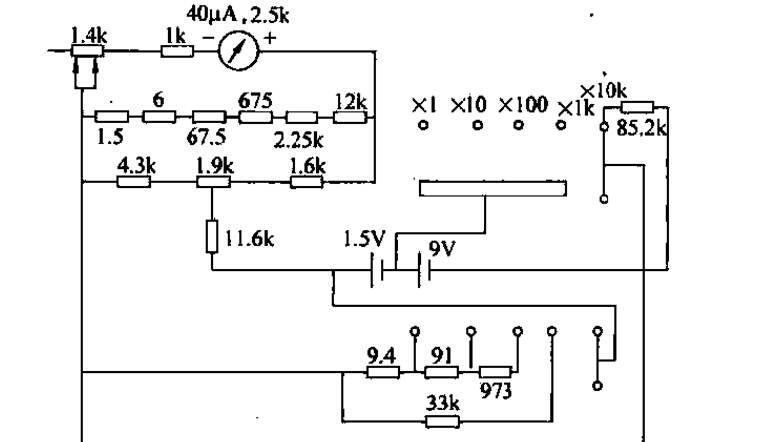

直流电阻测试在很多项目都经常看到，很多时候采用电压降法测量支流电阻。很多仪器在使用时候，测试支流电阻方法基本为电流电压表法，又称为电压降法。电压降法的测量原理，是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及电阻上的电压降，根据欧姆定律，即可算出绕组的直流电阻。

在选用直流电阻测试仪测量时，我们应该根据设备产品技术数据，如电阻值测量范围等，合理选择直流电阻测试仪，并在测试仪器面板设置放电完毕后的显示。常用的直流电阻测试仪通常又两种。在测量时候各绕组引出端子必须全部处于开路状态。测量带分接的变压器绕组时，有载调压变压器不需切断测量电路进行连续测量。对于无载调压变压器在调节分接开关时，必须切断测量电路。测量时一定要等待绕组自感效应影响降至最小程度（即读数稳定），再读取数据。

无励磁调压变压器改变分接位置后、有载调压变压器分接开关检修后及更换套管后或者打开套管从事相关检修工作后，应测量绕组电阻。测量绕组直流电阻时，能测量相电阻的均测量相电阻，无法测量相电阻时应测量线电阻，以便查找缺陷；三相变压器绕组为Y联结无中性点引出时，应测量其线电阻。绕组为三角形联结时，首末端均引出的应测量其相电阻；封闭三角形的试品应测定其线电阻。连接导线应有足够截面，且接触必须良好。绕组电阻测定时，应记录绕组温度。

对直流电阻进行判断分析时，有标准值的按标准值进行判断，若比较结果虽未超标，但每次测量数值都有所增加，这种情况也须引起注意；此外还需进行“纵横”比较，在设备未明确规定最低值的情况下，将结果与有关数据比较，包括同一设备的各相的数据，同类设备间的数据，同容量变压器的相同测量部位数据，出厂试验数据，经受不良工况前后，与历次同温度下的数据比较等，并结合油色谱分析等来进行分析比较，找出故障原因。
