无感电阻与电源芯片应用开关电源电路保护设计的作用

来源：万利隆电子阅读量：2000发布时间：2019-04-01

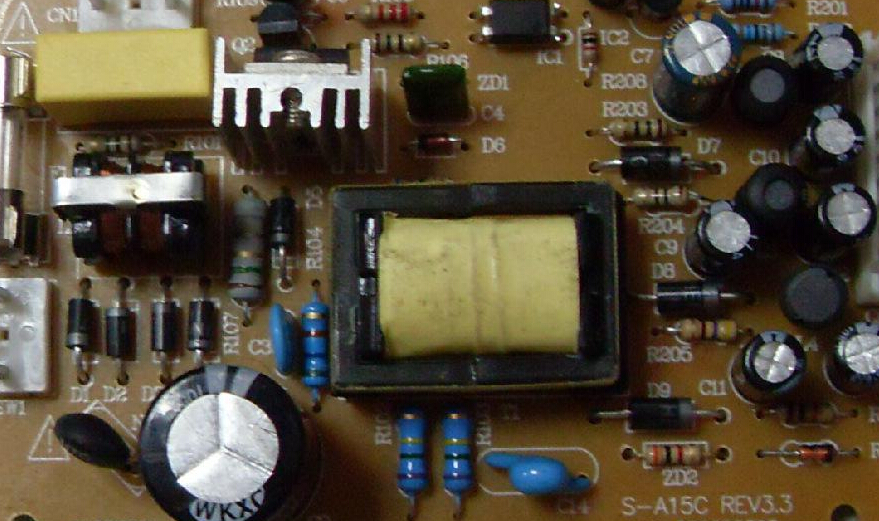

开关电源设计进行多层次电路保护时候，通常有电阻器外围电路保护和电源芯片电路保护。很多时候电源模块芯片是一种性能优良的电流控制型脉宽调制器，但在实际的应用过程中，它的保护电路存在着一定的缺陷，在电源的设计过程中，必须对其保护电路进行改进。只要经过改进和添加合适的无感电阻器后，保护电路使系统性能更加稳定可靠。

通过在电源模块芯片的采样电压处接入一个射极跟随器，从而在控制电压上增加了一个与脉宽调制时钟同步的人为斜坡，它可以在后续的周期内将扰动减小到零。因此，即使系统工作在占空比大于50%或连续的电感电流条件下，系统也不会出现不稳定的情况。不过该补偿斜坡的斜率必须等于或略大于m2/2，系统才能具有真正的稳定性。

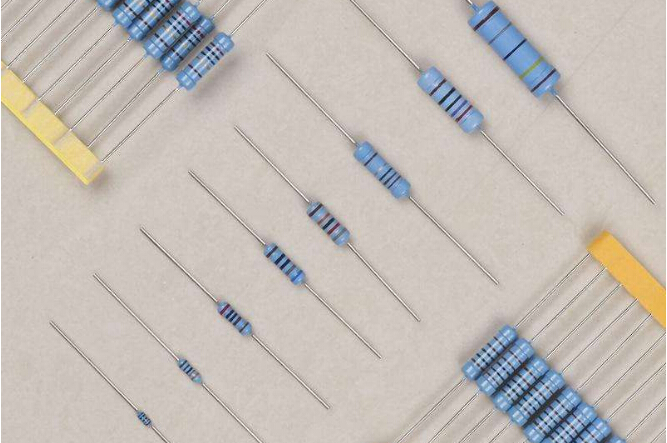

取样电阻改用无感电阻。无感电阻是一种双线并绕的绕线电阻，其精度高且容易做到大功率。采用无感电阻后，其阻抗不会随着频率的增加而增加。这样，即使在高频情况下取样电阻所消耗的功率也不会超过它的标称功率，因此也就不会出现炸机现象。

反馈电路改用可控精密稳压源加光耦来控制。我们都知道放大器用作信号传输时都需要传输时间，并不是输出与输入同时建立。如果把反馈信号接到电源模块芯片的电压反馈端，则反馈信号需连续通过两个高增益误差放大器，传输时间增长。由于可控精密稳压源本身就是一个高增益的误差放大器，因此直接采用脚1做反馈，从电源模块芯片的脚8(基准电压脚)拉了一个电阻到脚l。这样做的好处是，跳过了电源模块芯片的内部放大器，从而把反馈信号的传输时间缩短了一半，使电源的动态响应变快。另外，直接控制电源模块芯片的脚l还可简化系统的频率补偿以及输出功率小等问题。
