采样电阻短路保护电路如何保障LED驱动电路不被烧毁

来源：万利隆电子阅读量：2000发布时间：2019-04-12

近几年，LED照明技术有了突飞猛进的发展，人们对LED照明技术发展过程中，采样电阻短路保护在节能减排过程中起了重要的作用。发光二极管LED是一种低耗、高效地实现电能转化成光能的半导体器件，在家用以及商用照明市场上得到了广泛地应用。LED驱动电路的采样电阻短路保护电路，用于在LED驱动电路的采样电阻发生短路时保护LED驱动电路，这种采样电阻短路保护电路方法可以有效的减少LED故障率，有效的保护LED正常运行工作。

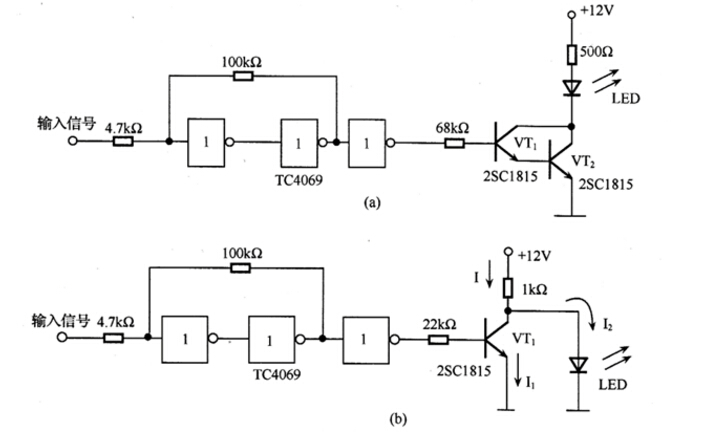

为了实现电流控制，达到控制LED的亮度，需要利用采样电阻采样控制电路中的电流。系统会利用采样电阻上的电压来控制驱动电路中开关管的导通时间。在照明灯具生产检测以及使用过程中，会出现采样电阻发生短路的情况，这时候系统无法获得电流信号，导致开关管的导通时间达到了系统最大允许的导通时间，流过开关管的电流就会很大，造成开关管以及电路板其他器件的损坏。

然而，现有的短路保护方法多数是针对LED灯短路的情况，无法有效实现对驱动电路的采样电阻短路的保护，造成系统的器件损坏，不利于大规模生产使用。为了解决这些LED电路难题，新型采样电阻短路保护模块设计迫在眉睫，很多公司开始研发保护LED驱动电路的方案，成功研发可以有效的减少LED电路故障问题，保障电路其他电子元器件不被烧毁。

目前用于在LED驱动电路的采样电阻保护电路模块包含电压检测模块，用于检测采样电阻两端的电压；比较判断模块，采样电阻保护电路的电压检测模块连接，用于在预设时间内比较采样电阻两端的电压是否大于基准电压N次，若是，判断采样电阻处于正常状态，若否，判断所述采样电阻处于短路状态；短路保护模块，与采样电阻保护电路比较判断模块连接，用于在所述采样电阻处于短路状态时关断电路LED驱动电路中的开关管，启动短路保护；其中LED驱动电路中的开关管为周期性的导通。
