锰铜分流器解决计量芯片电流采样不精准的问题

来源:万利隆电子 阅读量:2000发布时间:2019-04-12
电能计量准确性的首要条件是采样的准确性,对于单相电能表电流采样,传统设计是主通道采用锰铜进行采样,次通道采用电流互感器采样。采用电流互感器电流采样,不能有效的采样直流分量,所以正常计量,而采样锰铜电流采样,不仅可以采样交流分量而且可以采样直流分量,保证正常的计量,但是电流通道两路都采用锰铜,会引起电网短路,方案无法实现。

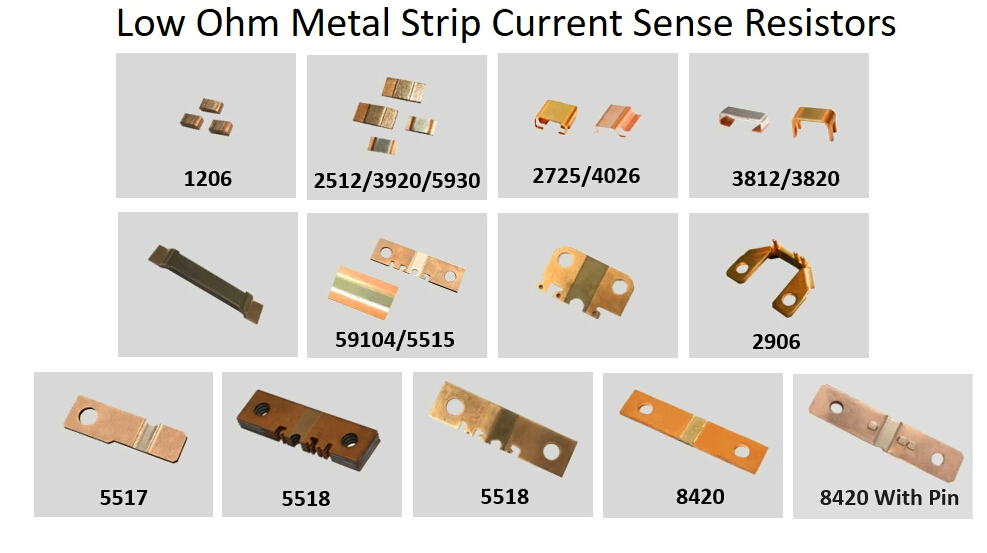

铜锰分流器

锰铜分流器应用可以有效解决计量芯片电流采样不精准问题,零线电流用电流互感器不能采样直流分量的问题,不存在由于电流互感器弓I入的电压和电流相差。本实用新型的技术方案为一种双锰铜电流采样电路,包括火线锰铜电流采样部分和零线电流采样部分,用于给计量管理MCU提供电流采样信号;其特征在于零线电流采样部分包括锰铜分流器、采样芯片及隔离变压器,锰铜分流器采样零线电流,采样芯片对采样信号进行处理,隔离变压器将经过处理的采样信号隔离耦合到计量管理MCU。

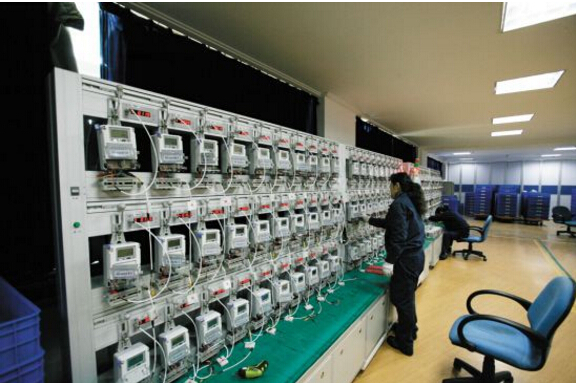

铜锰分流器
新型计量芯片电流采样方案设计中,火线和零线电流采样电路均采用锰铜分流器采样,实现了双锰铜采样;零线采样通过采样芯片实现信号处理,再采用隔离耦合转换采样信号,输入计量管理MCU进行计量。新型方案解决了火线和零线不能同时采用锰铜采样的问题,相对电流互感器电流采样,可以从采样原理上加强抗强磁干扰能力,保证采样数据的准确性,其三该方案器件尺寸小,方便安装,和物料成本的降低。
