直流分流器重要技术参数,直流分流器使用主要事项

来源:万利隆电子 阅读量:2000发布时间:2019-04-15
直流分流器是一种适于对测量直流电流,在10KA以下直接作用于模拟显示仪器,此外直流分流器用以扩大直流电流测量范围的外附分流器,我们也可看成在依次电路中作电流取样用的标准电阻器。直流分流器的取样电压可看作测量用的一次电流的模拟信号,在直流电流表配套等直流电源设备中,我们经常要用到直流分流器,那么直流分流器有些重要的技术参数和注意事项呢,下面我们来仔细分析一下.

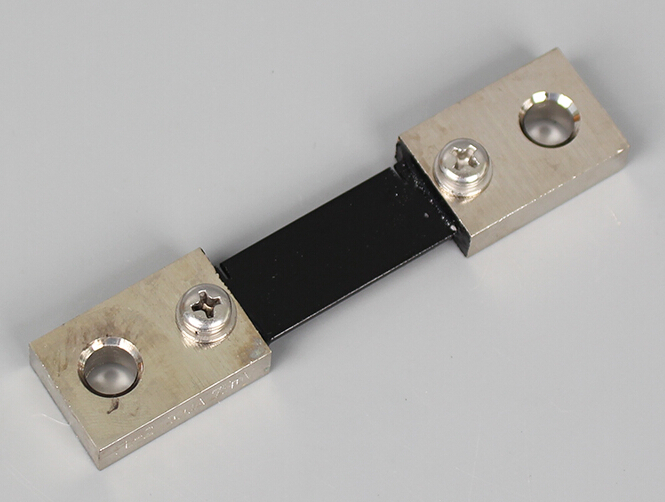

直流分流器

首先我们来分析直流分流器主要技术参数指标:

1.直流分流器的准确度等级可分为:0.2级,0.5级,1级;
2.直流分流器的环境温度影响:环境温度(与参比温度)每变化10℃,分流器输出的变化量不超过标准值的0.25%;
3.直流分流器的热电势影响:当80%额定电流通过分流器由自热引起的热电势而产生的误差,不超过分流器标准值的0.25%;
4.直流分流器的使用条件:按JB/9288-1999中的3.1.3条规定的B组(即温度-40℃~+60℃,相对湿度≤95%(35℃);
5.直流分流器的过载能力:额定电流值的120%,持续2小时;

直流分流器

其次是直流分流器使用过程中我们要注意事项:
1.一次回路的电费(或铜排)与直流分流器的连接处不允许有人为的接触电阻,二次电压的取择点不能从非取择点取样。
2.实际使用的电流(长时间)建议不超过额定电流的80%。
3.直流分流器过电流大,阻值精准,温漂小,采用纯铜环保材质,银钎焊接、外形精美;广泛应用于直流电流表配套等直流电源设备。

直流分流器

目前市场上的直流分流器主要分为外附分流器和内附分流器。外附分流器又有多种型号,如;FL-2型, FL-19型,FL-13型,FL-21型,FL-29型,FL-39型台湾型,俄罗斯型,韩式型,美式型等等。。。内附分流器也很多,但形状可以根据客户也定做。内附分流器形状要比外附分流器小很多。

此文关键词:分流器
