电阻分压器差分结构分压电路如何对电压信号的精准测量

来源:万利隆电子 阅读量:2000发布时间:2019-04-16
电阻分压器内部电阻为纯电阻,它的结构简单使用方便,而且电阻分压器测量精度高稳定性好,因而被市场广泛应用。采用电阻分压器作为转换装置有非常多的优点, 当电阻分压器采用温度系数小的电阻丝康铜丝或温度系数小而且电阻系数高的卡玛丝绕成时,它的温度稳定性高,长期稳定性也较高。采用压缩性的电阻分压器结构,它的响应特性有可能做得比较高。

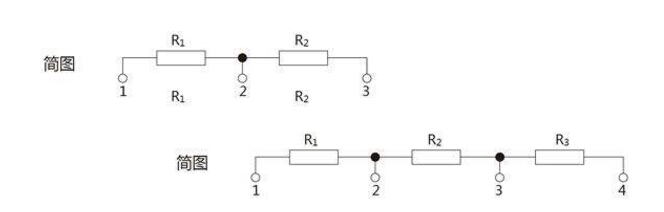

电阻分压器

但是现有的电子式电压互感器在使用过程中,对其内部的电阻在使用过程中比差补偿不能进行精确控制,使得对其内部的各电阻之间的所分配的电压控制也就不精确,无法完成实践中的许多高要求操作,急需需要一种电阻分压器差分结构能对电压信号的精准测量方案,很大公司进行开发和研究。

目前电力系统多采用传统的电磁感应式电压互感器实现对电压信号的测量,但电磁式电压互感器存在体积大、动态范围小、使用频带窄、铁磁谐振,二次测量不能短路的问题。电子式电压互感器是采用电阻分压器的原理测量电压,在角差、比差上有非常好的一致性和稳定性,电子式电压互感器取代电磁式电压互感器成为了一种必然的趋势。
电阻分压器

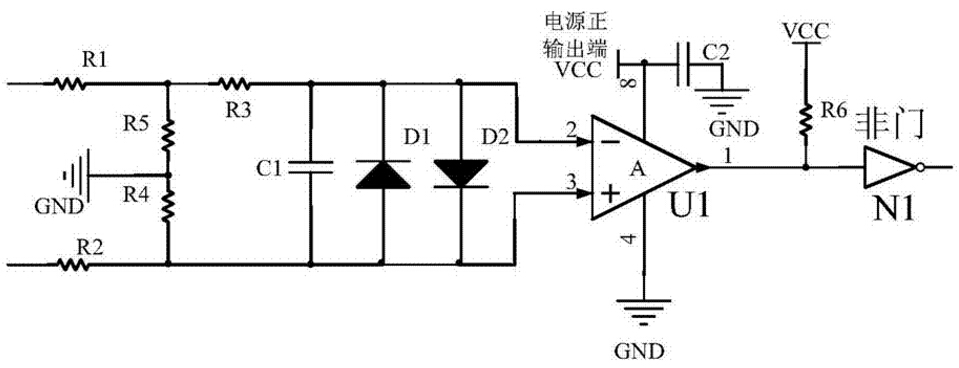

差分结构电阻分压器,包括屏蔽外壳、印制电路板、第一支分压电路、第二支分压电路和调平电位器;这种印制电路板固定于差分结构电阻分压器屏蔽外壳中,采用第一支分压电路和第二支分压电路通过差分结构电阻分压器调平电位器相连接,并固定于差分结构电阻分压器印制电路板上。差分结构电阻分压器第一支分压电路和第二支分压电路结构相同,通常包含高压臂电阻、气体放电管、滤波电容、瞬变电压抑制二极管、低压臂电阻和接头等等电路器件组成。
电阻分压器
目前市场最新推出采用两支分压电路并联的形式,通过调平电位器调节两支电路分压比相等,可有效抑制共模干扰信号,还可实现对悬浮电位的测量;对于非悬浮电位,可采用单路或双路测量,结构简单可靠,测量的安全性和准确性高,可有效测量15kV以内的直流及低频交流电压。通过电路和其他部件来实现部分不同部分的分压调节,而不能从电阻元器件本身的结构改进上来实现。
