变频器为什么要配制动电阻,快速停车要那种制动电阻
来源:万利隆电子 阅读量:2000发布时间:2019-07-01

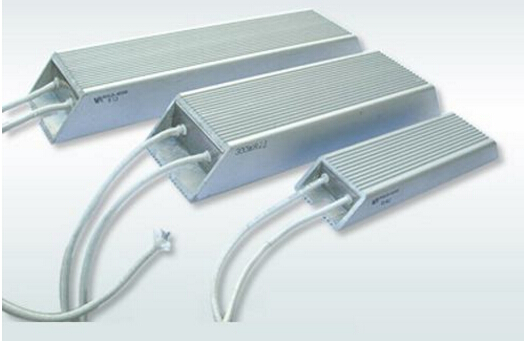

制动电阻是电机产品中非常重要的一种电阻器,通常制动电阻也可以叫做刹车电阻,在很多时候制动电阻的使用跟据不同的情况下使用,每种使用制动电阻的电路都会有所不同。在变频器中经常可以看到制动电阻的使用,在很多小变频器,比如3.7KW的,往往都内置了制动单元和制动电阻,这种设计充分考虑母线电容调小的因素,而小功率的电阻和制动单元价格相对便宜。

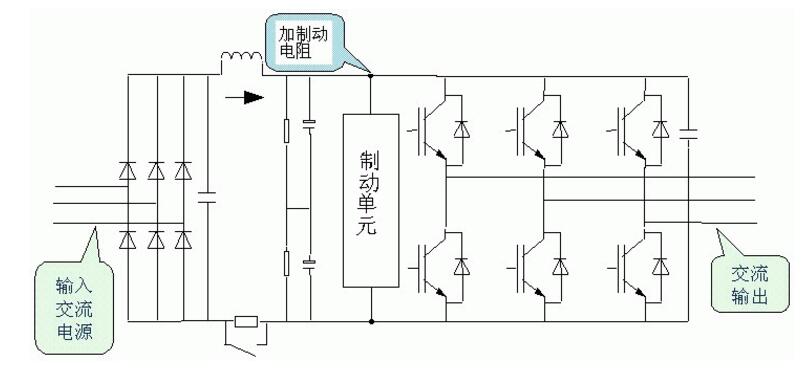

变频器使用制动电阻
在很多情况下变频器母线电压之所以会变高,很多时候是变频器让电机工作在电子制动状态,让IGBT通过一定的导通顺序,利用电机是大电感电流不能突变,瞬间产生高压来往母线电容充电,这时候让电机快点降低速度下来。如果这时候没有制动电阻及时消耗掉母线的能量,母线电压将会持续变高而威胁变频器的安全了。如果负载不是很重,也没有什么快速停车要求,这种场合是不需要使用制动电阻的,即使装了制动电阻,制动单元的工作阀值电压没有被触发,制动电阻也不会投入工作。
除了大负荷减速场合需要增加制动电阻和制动单元来快速刹车外,实际上如果符合比较重,启动时间时间要求非常快那种,也需要制动单元和制动电阻来配合启动的,以往我试过用变频器带动一种特殊的冲床,要求把变频器的加速时间设计成0.1秒,这时候满负荷启动,虽然负荷并不是非常重,但是因为加速时间太短了,这时候母线电压波动非常厉害,也会出现过压或者过流的情况,后来增加了外置的制动单元和制动电阻,变频器就能正常工作了。
为什么变频器要加上制动电阻
如果变频器母线电容的电压瞬间被掏空了,而整流器瞬间有大的电流充进来,引起母线电压突然变高,这样母线的电压波动太厉害,瞬间可能会超过了700伏,加上了制动电阻,就可以及时消除这个波动的高压,让变频器工作在正常状态。另外在矢量控制场合,电机的扭矩和速度方向相反,或者工作在零转速百分百扭矩输出的场合,比如吊机掉了重物停在半空中,收放卷场合需要力矩控制,都需要让电机工作在发电机状态,源源不断的电流会反充到母线电容中,通过制动电阻,就可以及时消耗掉这些能量,保持母线电压平衡稳定了。
