什么是SMD表贴电阻,SMD贴片电阻的封装优势
来源:万利隆电子 阅读量:2000发布时间:2019-07-01
什么是SMD表贴电阻
SMD表贴电阻也就是我们常说的SMD贴片电阻,SMD表示表面安装器件。SMD贴片电阻是指使用了SMT或表面贴装技术的电子元件。SMT的开发是为了满足印刷电路板的生产对使用更小的元件的持续的需求,以达到更快、更高效、更便宜。目前精密电阻类型中,采用SMD的类型非常多,这些精密贴片电阻,在很多重要领域有着非常广泛的用途。SMD贴片电阻的优势

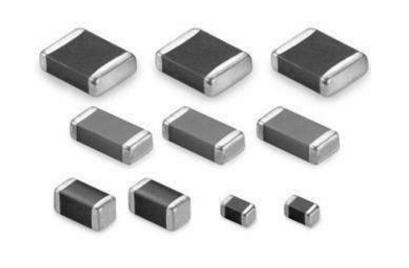

SMD贴片电阻优势非常明显,它比传统的电阻封装尺寸要小。SMD贴片电阻通常是方形、矩形或椭圆形,高度非常低。SMD的引脚不是穿过PCB的引线,而是焊在电路板表面的焊盘上的小的引线或引脚。这样就不需要在板上开孔,而且可以更充分地利用板的两面。所有在很多电路中我们经常可以看到双面板PCBA,这些电路都采用高精密贴片电阻。

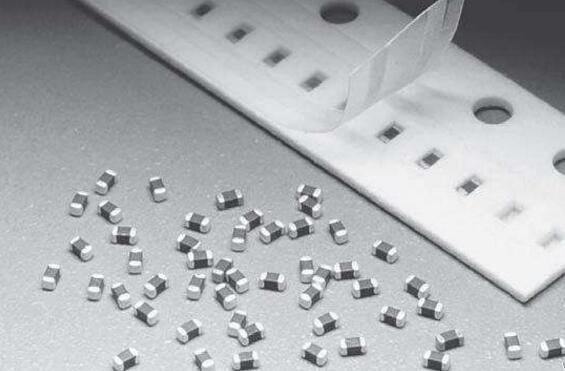

使用SMT制造PCB与使用带引脚的元器件制造PCB是类似的。先在板上放置银或金或锡铅的焊盘,用于连接SMD贴片电阻元器件。锡膏是助焊剂和焊锡的混合物,然后通过类似于打印机的机器将锡膏施加到焊盘上。一旦准备好印刷电路板,SMD贴片电阻就用一种称为分拣机的机器放在PCB上。这些SMD贴片电阻元器件以长的塑料管、成卷的胶带或托盘的形式送入机器里面。这些机器每小时可放置数千个元器件,电路板被送进回流焊接炉。在这个焊接炉里,电路板被慢慢加热到焊料熔化的温度。冷却后,需要清洁电路板,以去除助焊剂残留物和残留的锡渣。然后就是目检,已确定是否有零件丢失或错位,电路板是否清洁。
SMD贴片电阻的封装

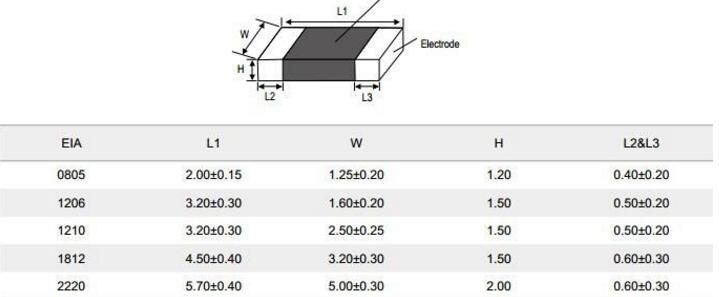

SMD贴片电阻的封装是指电子元件的尺寸、形状和/或引线配置。例如,一个集成电路芯片有两排引线,沿着芯片的两侧向下,称为双列直插封装。在SMD贴片电阻的封装中,电阻封装表明了电阻的长度和宽度。SMD封装的单位可以是英寸,也可以是毫米。因此,核查制造商的封装文件非常重要。SMD贴片电阻的封装的尺寸很小,通常没有空间在其上打印传统的色环代码。因此,开发了SMD贴片电阻代码。最常见的代码是三位和四位的数字代码系统以及一个称为EIA-96系统。
目前SMD贴片电阻的电阻在市场反应巨大,在很多插件电阻和直插电阻常用型号电阻中,都可以看到不同类型的SMD电阻。目前很多插件电阻都有一定的SMD贴片电阻可替换,此外在很多高端精密电阻使用上,如果有选择使用类型,除了插件精密电阻外基本都是精密贴片电阻,可以说SMD贴片电阻是目前电阻发展重要方向。
此文关键词:SMD
