表面贴装箔电阻结构采用光刻和电化学蚀刻技术

来源:万利隆电子 阅读量:2000发布时间:2019-09-06

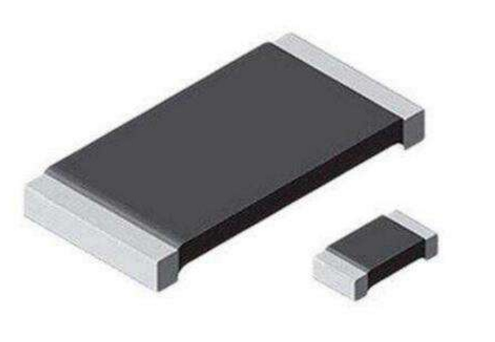

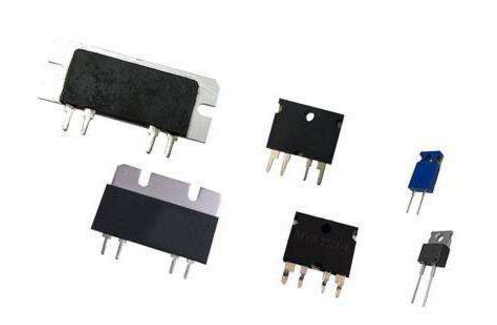

表面贴装箔电阻通常作为两种终端设备生产,具有可焊接的封装端子。表面贴装箔电阻可在各种标准的足迹,包括大小0603至2512贴片电阻中都可以找到,列如如Microhm所生产的MPR系列,NMS类型的表面贴装箔电阻。
表面贴装箔电阻
典型的表面贴装箔电阻由一个扁平的矩形绝缘衬底(如氧化铝)组成,电阻元件在衬底上用粘合剂(如树脂或聚合物)粘接。电阻元件是由基于专有的镍铬合金锭precision-rolled到箔床单有厚度的范围从~ 2 ~ 5μmμm。采用流行的0402和0603尺寸的商品厚膜表面贴装电阻可提供1Ω至10MΩ范围内的电阻,在70°C时通常可处理高达0.1 W的电阻。较高的温度操作需要降低电阻器的额定负载或选择具有适当较高额定功率的设备,这通常意味着物理上更大的设备。
表面贴装箔电阻
表面贴装箔电阻利用光刻和电化学蚀刻技术将箔片发展成蛇形电阻图形。电阻器图案的种类很多,单个图案的电阻器线(也称为网格线)的宽度从几微米到几十微米不等,这取决于要从该图案获得的阻值。
表面贴装箔电阻
表面贴装箔电阻的短路片的去除(称为修边)由制造商使用激光切割、机械划片或微喷砂技术来完成。移除短路标签,将相关的先前短路电阻部分与模式的其余部分串联起来,从而将模式的总电阻增加一个固定的量。通过去除各种短路片的组合,电阻器可以在较宽的范围内被调整到所需的任何阻值,同时还可以获得非常精确的公差(例如±0.01%)。
