NSR系列金属箔电阻与LHR系列金属铝壳电阻有什么区别

来源：万利隆电子阅读量：2000发布时间：2020-01-09

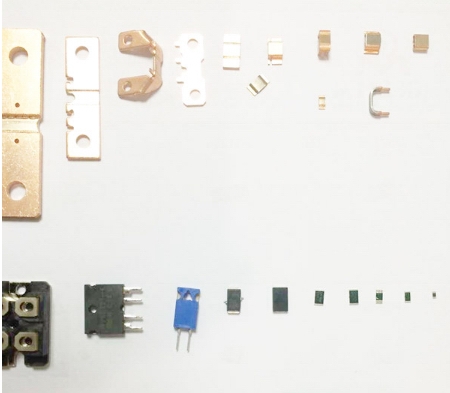

NSR系列金属箔电阻包含一个嵌入式Pt100 RTD传感器，可以连接到温度测量电路或仪器来监控电阻的温度。下图显示了电压(V1/V2)、电流(C1/C2)和温度(Pt100)连接。连接C1和C2的电阻本身，他们通过电源的高电流。使用V1/V2端子测量通过分流器的电压来计算电流。

测量直流电源等电路中的大电流需要并联电阻。不幸的是，这些电阻会影响电路的性能，因为测量时需要降低电压。此外，分流电阻产生的热量需要管理。NSR系列并联电阻值从0.001Ω1Ω额定功率500瓦的散热片。可用公差±0.05%±0.1%、±0.5%和±1.0%。TCR可低至1ppm/K或5ppm /K。“噪音感应强的地方”系列用作精密电源的输出基准及大容量电池充放电试验的基准。

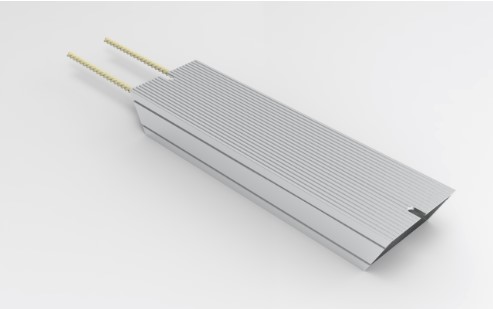

NSR系列金属箔电阻与LHR系列金属铝壳电阻相比较，LHR系列金属铝壳电阻使用地方主要为工业和商业应用，如电机驱动，电力转换系统，HVAC系统，电池充电和监测应用。LHR系列金属铝壳电阻，采用铝制外壳，额定功率为300瓦。这些坚固的电阻提供良好的传热，减少了散热的需要。它们对散热器要求的敏感性也明显低于同等功率的封装设备，其中许多设备可能需要一个冷板在相同的额定功率下工作。

NSR系列金属箔电阻与LHR系列金属铝壳电阻虽然很多不同，但是将电阻的高水平性能归功于使用陶瓷芯而不是玻璃纤维。陶瓷提供了更高的效率，通过处理热量更有效的超载和电流冲击事件。电阻可在平面或高系列版本与快速连接终端。他们提供的电阻范围从0.1欧姆到33 kohm的公差为0.1%，0.5%，10%和良好的长期稳定性。工作温度范围为-55°C到+200°C。
