薄膜芯片电阻高精度和低噪音设计有哪些应用优势

来源：万利隆电子阅读量：2000发布时间：2020-01-13

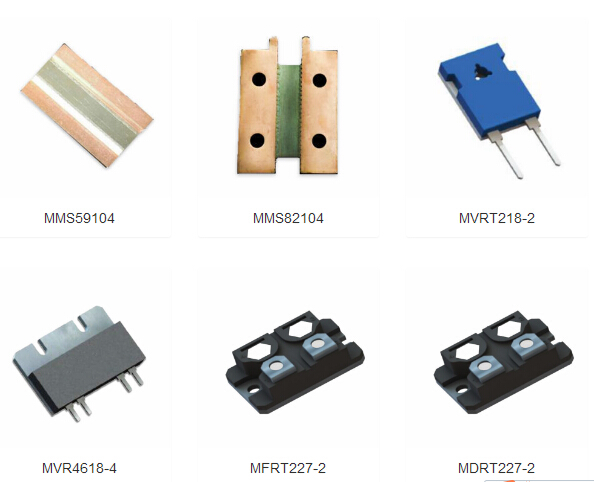

通常薄膜芯片电阻在制造过程中沉积或丝网印刷到基板上，薄膜芯片电阻设计一般为高精度和低噪音，噪音问题一直对电阻应用造成一定影响。然而薄膜芯片电阻的使用非常广泛是有多种原因。在电路设计中一个特殊的设计可能只需要一个或两个电阻，在这种情况下，更经济的使用薄膜芯片电阻而不是沉积或丝网印刷电阻，避免了额外的工艺步骤的费用。

薄膜芯片电阻在厚膜衬底上，可能有几个电阻的值与其他电阻的值有很大的不同，因此需要处理另一个耐纸油墨。在这种情况下，更经济的做法是使用薄膜芯片电阻的少数几个不同的价值。在薄膜电路中，所有的电阻都是由低片电阻材料制成的，因此可能需要几个高值电阻。这个时候我们的解决方案是使用薄膜芯片电阻为少数高值。

另外厚膜电阻具有高温电阻系数。如果电路设计需要厚膜来实现多层结构，但也需要精密电阻，那么应该使用薄膜芯片电阻。厚膜电阻的噪声指数比薄膜电阻大。因此，薄膜芯片电阻应该用在低噪声的电路中。

薄膜晶片电阻器是商用的30平方英里的晶片，以镍铬或氮化钽作为沉积的电阻材料。他们生产的各种配置，包括单值电阻，中心抽头电阻和多电阻在定制设计的阵列。在一些电阻设计案例中显示了一个包含七个电阻的电阻阵列示例;这种阵列的示意图可以反映芯片电阻可与所有的焊盘在顶部或与一个焊盘在顶部和第二个连接在底部。薄膜芯片电阻的标准基材是硅，但也可以使用石英或抛光氧化铝
