SMD表面贴装电阻器的电阻器标记代码一般用三个数字

来源:万利隆电子 阅读量:2000发布时间:2020-06-08
SMD表面贴装电阻电阻器标记代码与三个数字,三数字SMD电阻器标记代码。当使用小于10欧姆的电阻值时,用字母“R”表示小数点的位置。虽然不是所有的SMD电阻器或SMT电阻器都有电阻器的值,但有些是有,而且由于空间有限,SMD电阻器编码系统不一定总是提供电阻器值的明显指示。

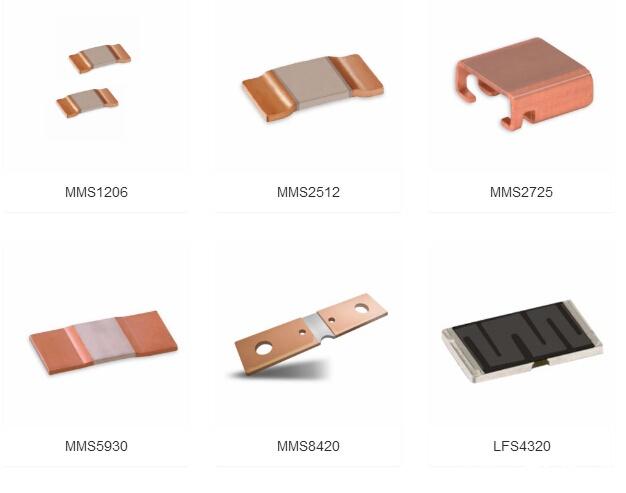

SMD表面贴装电阻器
SMD表面贴装电阻器的表面安装电阻代码系统提供的主要用于启用服务,维修和故障查找。在生产过程中,电阻器被卷在卷绕的纸带中,或者装在用于表面安装机器的料斗中。SMD电阻器标记可用于检查,以确保安装了正确的值,但通常情况下,卷轴或跳线将被适当标记和编码。

许多SMD电阻器上没有任何标记来显示其值。对于这些设备来说,一旦它们被拆开包装,就很难判断它们的价值。相应地,SMD电阻器通常用于卷轴或其他包装中,没有机会不同的值被混合。SMD电阻器对于目前生产工艺来说都是采用自动化生产,而且采用的包装都是密封的,这些方法提高SMD电阻器的安全性,避免在运输过程中对SMD电阻器造成损害。

SMD表面贴装电阻器

SMD电阻器的三数字SMT电阻器编码系统是一个通常用于标准公差电阻。正如名称所示,这SMD电阻器标记系统使用三个数字。代码中的前两个数字表示有效数字,第三个数字是乘数。这是相同的彩色环用于有线电阻,除了实际数字使用而不是颜色。因此一个贴片电阻数据472 47 x 102欧姆的电阻,或4.7 kΩ。但是要注意标有数字的电阻,例如100。这不是100欧姆,但它遵循这个计划完全是10 x 100或10 x 1 = 10Ω。
