陶瓷电阻器使用过程中为什么要追加温度熔断器

来源：万利隆电子阅读量：2000发布时间：2019-01-28

陶瓷电阻器是我们生活中常用的一种电阻器，陶瓷电器和水泥电阻器有些类似，但陶瓷电阻器在使用范围上比水泥电阻器有很大的区别。在很多时候使用陶瓷电阻器在很多家电设备上都可以看见，不过在很多情况下陶瓷电阻器使用都需要追加温度熔断器，下面我们就来分析一下陶瓷电阻器追加温度熔断器。

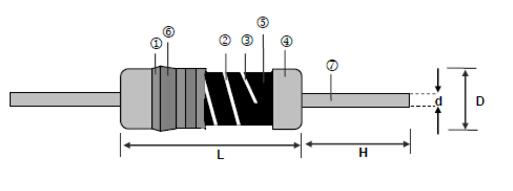

我们知道陶瓷电阻器具有在绝缘性陶瓷中混合导电物质并烧结而成的圆柱状电阻体，嵌入安装于电阻体的长度方向的两端部的一对电极，以及从各电极向外侧突出设置的导线端子，在电阻体的外周面的一部分且从电极离开的区域遍及全周地附设有电阻比电阻体低的导电性金属膜。

如果导电性金属膜的主要成分为银，则由于能够得到电阻比电阻体低很多的导电性金属膜，因此电流的集中变得明显，从而在异常发热时能够使电阻体的上述交界处附近迅速断裂。而且，以银为主要成分的导电性金属膜由于使涂敷于电阻体外周面的所期望区域的银系涂料硬化而能够容易地形成，因此在成本方面也有利。

此外，在上述陶瓷电阻器中，可以将导电性金属膜的宽度尺寸遍及电阻体全周相同地形成，也可以以导电性金属膜的宽度尺寸越往铅垂方向下侧越宽的方式形成，或者还可以以导电性金属膜的宽度方向两缘成为波形状的方式形成。

陶瓷电阻器，由于在圆柱状电阻体的外周面的一部分且从电极离开的区域遍及全周地附设有电阻比该电阻体低的导电性金属膜，因此在通电时的电阻体中，电流集中在与导电性金属膜的宽度方向两缘相邻并沿该金属膜延伸的外周部的特定部位，电阻体中的外周面被该金属膜包围而未露出的部位的内部成为电流几乎没有流动的电流绕行部位。

因此，如果电流集中部位因过载而引起的电阻体的异常发热而较大地热膨胀，则与热膨胀几乎不发生的电流绕行部位的交界处附近容易断裂。该陶瓷电阻器即使未特意追加温度熔断器，也能够在电阻体异常发热后迅速地切断通电从而确保安全性，起到实现大幅度地降低成本并小型化的优秀效果。
