精密金属箔电阻器与金属膜电阻器及精密线绕电阻器区别之处
文章来源:万利隆电子 阅读次数:发布时间:2019-03-11

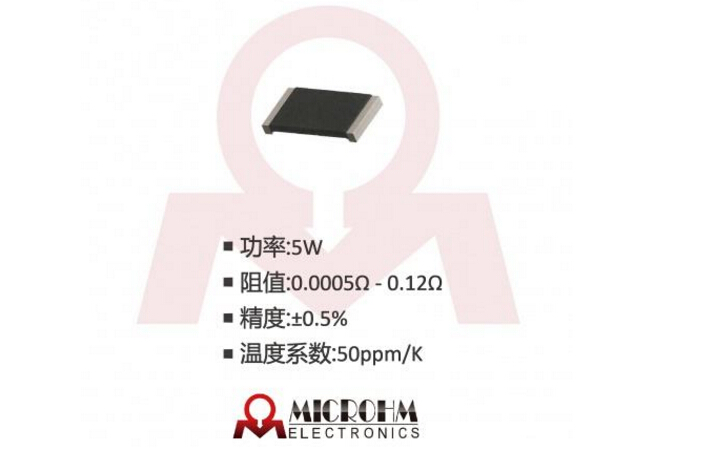

在高精密电子仪器、自动控制装置、航空航天技术和国防科技领域中,经常霈要使用具有电阻值精度髙、电阻温度系数低、分布电感及电容小、性能稳定和体积小的高格密电阻器,精密金属膜电阻器可以满足这些行业的使用要求,但是电阻溢度系数和分布参数方面仍有一定差距。另外精密线绕电阻器在精度和温度系数方面可满足要求,但分布参数较大而影响使用。精密金属萡电阻器则是一种完全可以满足上述技术要求,并且克服了金属膜电阻器和精密线绕电阻器不足之处的一种新型精密电阻器。这种电阻器的阻值精度可达到±0.001%,电阻温度系数最小可做到±0.3,分布电感约为0.1。
精密金属萡电阻器具有上述特点是因为在电阻体材料、 电阻器结构及工作原理方面与金属膜电阻器及精密线绕电阻器有着很大的不同,下面我们具体来分析它的几个方面的优势。
(1)在电阻体材料方面,它所用的材料是厚度约为3pm的镍铬合金箔材料。在电性能上它与精密线绕电阻器使用的合金电阻丝相同,因为合金箔和电阻丝全是由大块金属采用不同工艺方法制造的电阻体材料。金厲膜则是采用真空蒸发法或阴极溅射法制造的薄膜,所以在电性能方面不如合金箔优越。精密金属箔电阻器适用F精密测童、计量和控制仪器仪表,数模转换电路,国防科技和电讯等,特别适合于整个系统处于恶劣环境及高精度高稳定性场所中使用。
(2)在结构方面,精密金属萡电阻器是利用粘结胶将合金箔粘貼到陶瓷基片上,金属膜电阻器为圆柱体,精密线绕电阻器为圆柱型或扁柱型。因此,在分布参数方面它比其他两种电阻器都小得多。另外,在合金箔电阻条图形上,除用光刻和腐蚀技术制造出相当阻值的电阻条之外,还留有一部分阻值精度调整区。可利用计算机和精密数字欧姆表进行测和调整,以便达到高精度技术指标。常用的直流电压电流转换电路,负载电阻上的电流精度主要由晶体管基极中联接的电阻。在0~60\3范围内要保持0.1%的精度,那么在选用电阻时应保证达到0.05%的精度。这样的电阻温度系数要选用小于时才能符合技术要求。所以选用精度0.05%,电阻温度系数为± 5的精密金属箔电阻器最为合适。
(3)在电阻温度系数方面,精密金属萡电阻器利用陶瓷基片和合 金箔热膨胀系数的不同,采用温度系数补偿方法来降低电阻温度系数。因为合金箔粘貼在陶瓷基片上,基片对合金箔有一定约束作用。基体热膨胀系数比合金箔热膨胀系数小得多3当温度升高吋,合金箔的膨胀受到基片约束即受到压应力作用;当温度降低时,合金箔则受到张应力作用。由于这两种材料热膨胀系数的不同,而产生的电阻温度系数TCR'都造负数,合金箔本身的电阻温度系数为正数。合金箔电阻器电阻温度系数:TCR为它们两者之间的代数和,即rCR=TCJ^+TCR'。在生产中,选用适当的各种材料,便可使合金箔电阻器的电阻温度系数近似地等于零。
(1)在电阻体材料方面,它所用的材料是厚度约为3pm的镍铬合金箔材料。在电性能上它与精密线绕电阻器使用的合金电阻丝相同,因为合金箔和电阻丝全是由大块金属采用不同工艺方法制造的电阻体材料。金厲膜则是采用真空蒸发法或阴极溅射法制造的薄膜,所以在电性能方面不如合金箔优越。精密金属箔电阻器适用F精密测童、计量和控制仪器仪表,数模转换电路,国防科技和电讯等,特别适合于整个系统处于恶劣环境及高精度高稳定性场所中使用。
