绕线电阻相比金属氧化膜电阻和碳膜电阻有哪些优势

文章来源：万利隆电子阅读次数：发布时间：2019-02-18

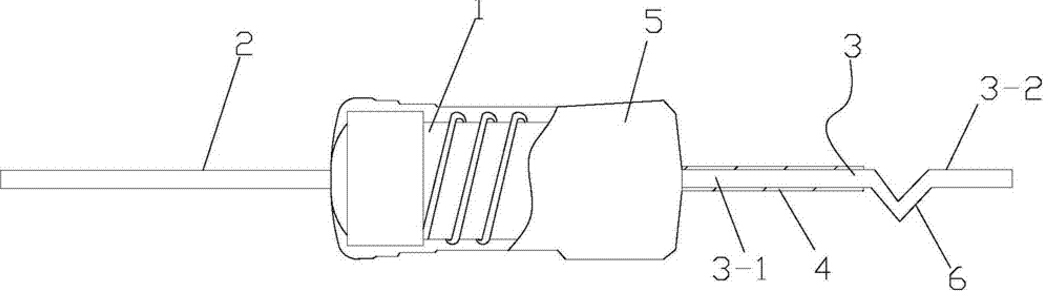

我们知道绕线电阻一般采用具有一定电阻率的镍铬、锰铜等合金制成。它的绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层，也可绕制多层，或采用无感绕法等。　　

线绕电阻数值精确，从理论上说，除非是做充电器输出电压基准外，一般的充电器都不用线绕电阻。充电器电路为SMPS开关电源电路，高电压端信号产生电路的要求很高，不可能采用线绕电阻，否则会导致自激，而影响震荡频率，从而使输出波动较大，只有低电压端的采样基准电路可能会用线绕电阻。　　

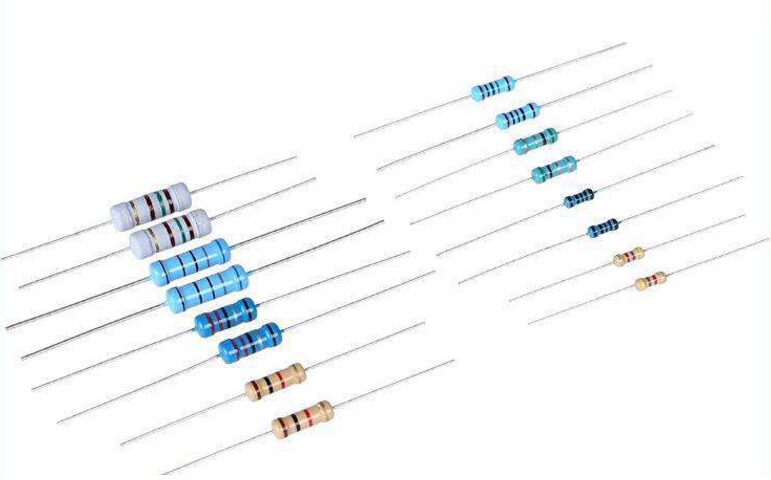

绕线电阻相比较与常用的金属氧化膜电阻和碳膜电阻有以下特点：

一、绕线电阻阻值精确且稳定。普通电阻误差10%或5%，绕线电阻误差0.1%或0.01%。

二、绕线电阻具有大功率。绕线电阻一般是使用康铜丝绕在陶瓷骨架上制成，阻值不会因为温度的变化而变化，且可以做到很大功率。

三、绕线电阻价格较高。由于有以上特点，绕线电阻一般应用在精密电路当中，比如运算放大电路、基准电源电路中；也应用在一些大功率电路当中。

以上三点是绕线电阻与金属氧化膜电阻和碳膜电阻最大的优势。由于绕线电阻的特点是工作稳定，耐热性能好，误差范围小,阻值可精确到0.001欧，价格较贵，多用于医疗设备，额定功率一般在1瓦以上。目前绕线电阻重要应用于开关电源、不间断电源、充电器等，另外也用于电路里的吸收电路、嵌位电路、滤波电路也可以使用绕线电阻器。
